Cách thay mực máy in mã vạch chi tiết chuẩn 5 bước

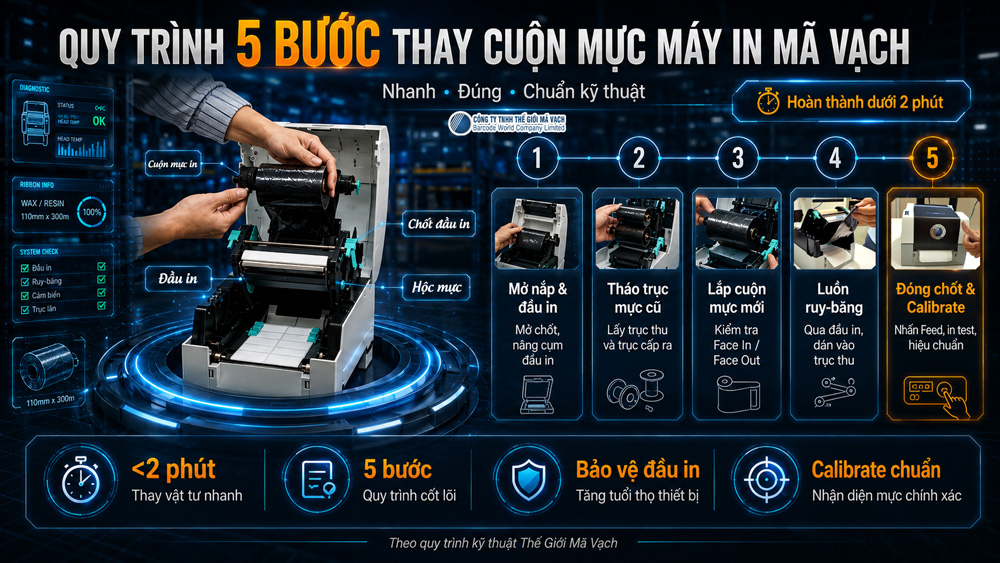

Tóm tắt nhanh: Quy trình 5 bước thay cuộn mực máy in mã vạch

Quy trình thay cuộn mực (Ribbon) cho máy in mã vạch bao gồm 5 bước kỹ thuật cốt lõi: mở cụm đầu in, tháo trục mực cũ, lắp cuộn mới, luồn ruy-băng và hiệu chuẩn (Calibrate). Theo tiêu chuẩn kỹ thuật từ Thế Giới Mã Vạch, việc thực hiện đúng trình tự sẽ giúp kỹ thuật viên hoàn thành thao tác dưới 2 phút và bảo vệ tối đa tuổi thọ đầu in (Printhead):

• Bước 1: Mở nắp và cụm đầu in (Printhead): Mở chốt khóa thân máy, sau đó bật cụm đầu in lên theo đúng khớp khóa an toàn đặc thù của từng dòng thiết bị để tạo không gian thao tác.
• Bước 2: Tháo trục thu và trục cấp mực: Lấy trục thu mực (Take-up Spindle) và trục cấp mực (Supply Spindle) ra khỏi ngàm giữ, lột bỏ hoàn toàn phần lõi ruy-băng đã sử dụng hết.
• Bước 3: Lắp cuộn mực mới: Đưa cuộn ruy-băng mới vào trục cấp. Bắt buộc kiểm tra chuẩn mặt bám mực (Face In hoặc Face Out) để đảm bảo mực bám dính chính xác vào bề mặt decal.
• Bước 4: Luồn ruy-băng qua đầu in: Kéo luồn dải ruy-băng qua hệ thống dẫn hướng bên dưới đầu in, vuốt phẳng dải mực và cuộn chặt phần đầu mép (Leader Tape) vào lõi giấy trên trục thu.
• Bước 5: Đóng chốt và hiệu chuẩn (Calibrate): Gập cụm đầu in xuống cho đến khi nghe tiếng “cạch” báo hiệu khóa chốt. Đóng nắp máy, nhấn nút Feed để in Test và thực hiện Calibrate giúp cảm biến nhận diện chính xác độ dày mực mới.

Tuy quy trình 5 bước trên đã phác thảo toàn bộ các thao tác cốt lõi, nhưng cấu trúc ngàm giữ mực của máy in để bàn mini và máy in công nghiệp lại có sự khác biệt rõ rệt. Để tránh làm gãy ngàm hoặc lệch trục, bạn nên xem tiếp hướng dẫn chi tiết cho từng dòng thiết bị ngay dưới đây.

Chi tiết cách thay mực máy in mã vạch cho từng dòng máy (Kèm Video)

Quy trình thay mực máy in mã vạch phụ thuộc hoàn toàn vào cấu trúc cơ học của phân khúc thiết bị bạn đang sở hữu. Theo các chuyên gia kỹ thuật tại Thế Giới Mã Vạch, việc xác định chính xác dòng máy (máy in để bàn hay máy in công nghiệp) sẽ giúp bạn áp dụng đúng cơ chế vận hành trục Rulo, ngàm kẹp mực và tránh nguy cơ làm gãy cảm biến (Media Sensor).

1. Cách thay mực cho máy in mã vạch để bàn (Desktop Printer)

Các dòng máy in mã vạch để bàn hiện đại (như GoDEX G-Series, EZ-Series, Zebra ZD-Series, RING 408/412PEI+) thường hỗ trợ cuộn mực tiêu chuẩn dài 300m với lõi 1 inch (25.4mm). Chỉ một số model đời cũ hoặc thiết kế siêu nhỏ gọn mới dùng cuộn 74m – 100m lõi 0.5 inch. Đặc thù lớn nhất khi thao tác trên dòng máy này là bạn phải giữ lại lõi giấy rỗng của cuộn mực cũ để tận dụng làm lõi thu mực (Take-up core) cho cuộn mới.

Video hướng dẫn Model RING 408PEI+:

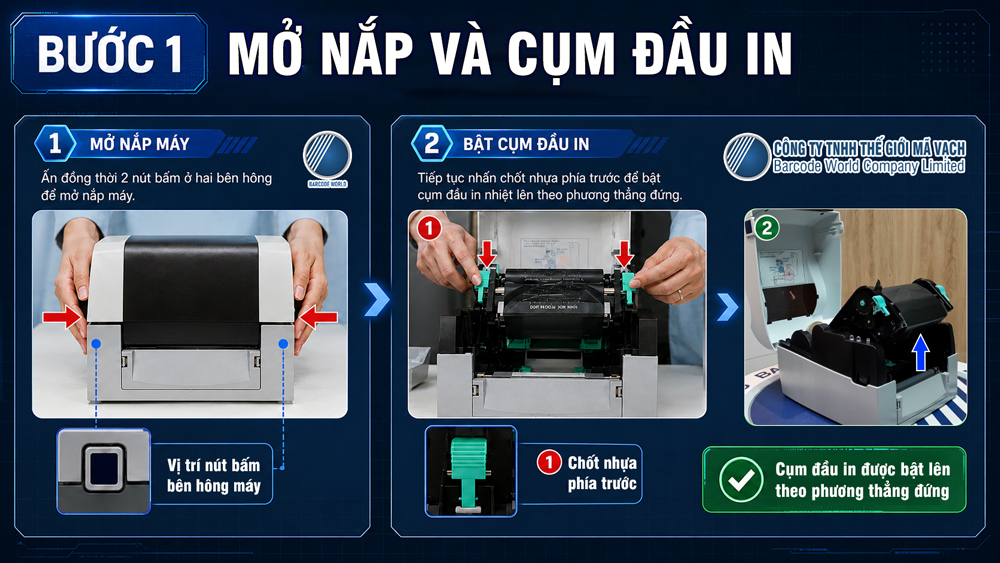

• Bước 1: Mở nắp và cụm đầu in: Ấn đồng thời 2 nút bấm ở hai bên hông để mở nắp máy. Tiếp tục nhấn chốt nhựa phía trước để bật cụm đầu in nhiệt lên theo phương thẳng đứng.

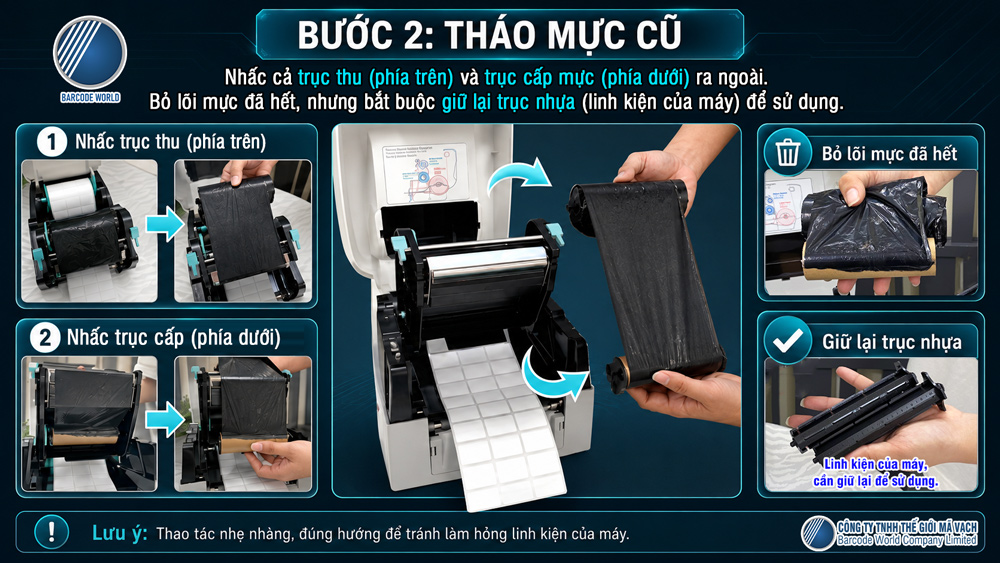

• Bước 2: Tháo mực cũ: Nhấc cả trục thu (phía sau) và trục cấp mực (phía trước) ra ngoài. Bỏ lõi mực đã hết, nhưng bắt buộc giữ lại trục nhựa (linh kiện của máy) để sử dụng.

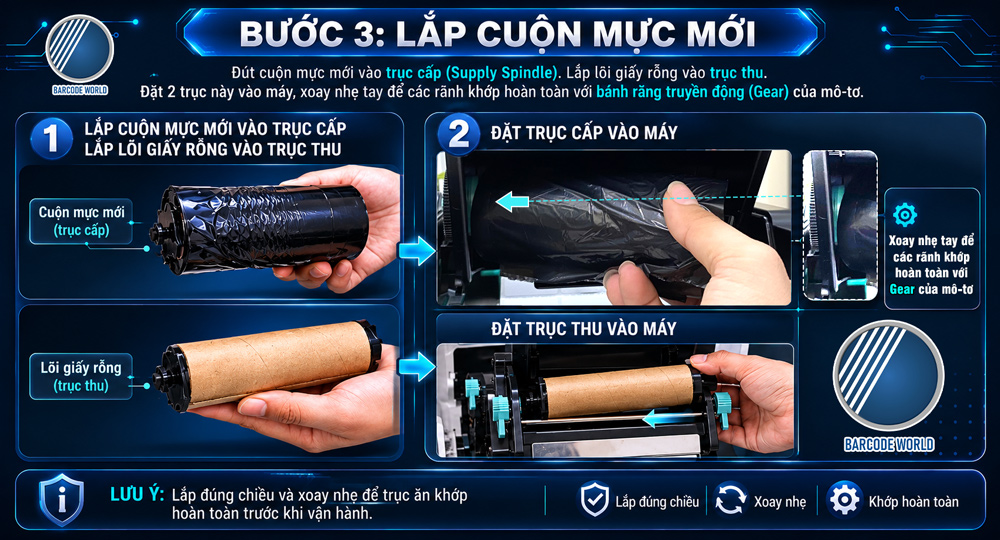

• Bước 3: Lắp cuộn mực mới: Đút cuộn mực mới vào trục cấp (Supply Spindle). Lắp lõi giấy rỗng vào trục thu. Đặt 2 trục này vào máy, xoay nhẹ tay để các rãnh khớp hoàn toàn với bánh răng truyền động (Gear) của mô-tơ.

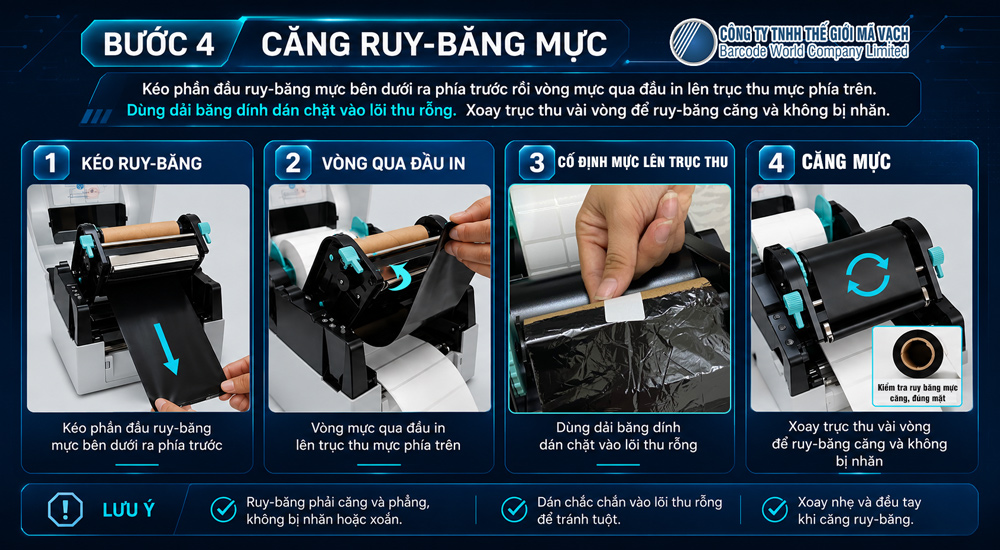

• Bước 4: Căng ruy-băng mực: Kéo phần đầu ruy-băng mực bên dưới ra phía trước rồi vòng mực qua đầu in lên trục thu mực phía trên. Dùng dải băng dính dán chặt vào lõi thu rỗng. Xoay trục thu vài vòng để ruy-băng căng và phẳng hoàn toàn.

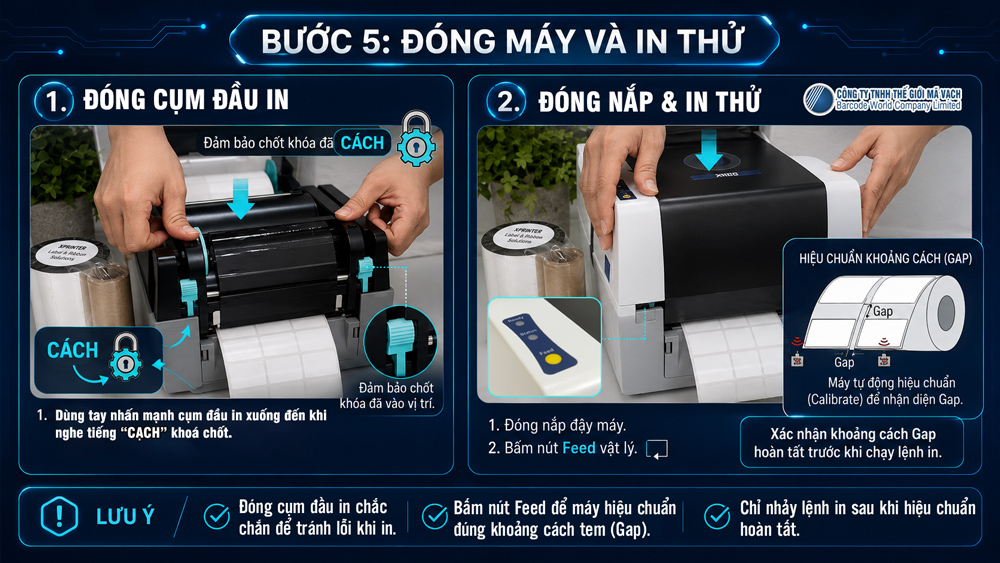

• Bước 5: Đóng máy và in thử: Dùng tay nhấn mạnh cụm đầu in xuống đến khi nghe tiếng “Cách” khóa chốt. Đóng nắp đậy, bấm nút Feed vật lý để máy hiệu chuẩn (Calibrate) nhận diện khoảng cách tem (Gap) trước khi chạy lệnh in chính thức.

2. Cách thay mực cho máy in mã vạch công nghiệp (Industrial Printer)

Máy in mã vạch công nghiệp sở hữu khoang chứa rộng rãi, chuyên sử dụng cuộn mực khổ lớn dài từ 300m đến 450m (lõi 1 inch). Điểm khác biệt mấu chốt là cụm đầu in được khóa bằng đòn bẩy kim loại (Toggle) chắc chắn. Trục thu mực thường tích hợp ngàm kẹp trực tiếp hoặc cho phép lắp lõi giấy rỗng phụ (đặc biệt ở các dòng máy chuyên dụng như RING 4012PLM+, 4012PEC, 4024PEC) giúp việc thu gom mực thải linh hoạt theo từng thói quen vận hành.

Video hướng dẫn Model RING 4012PLM+:

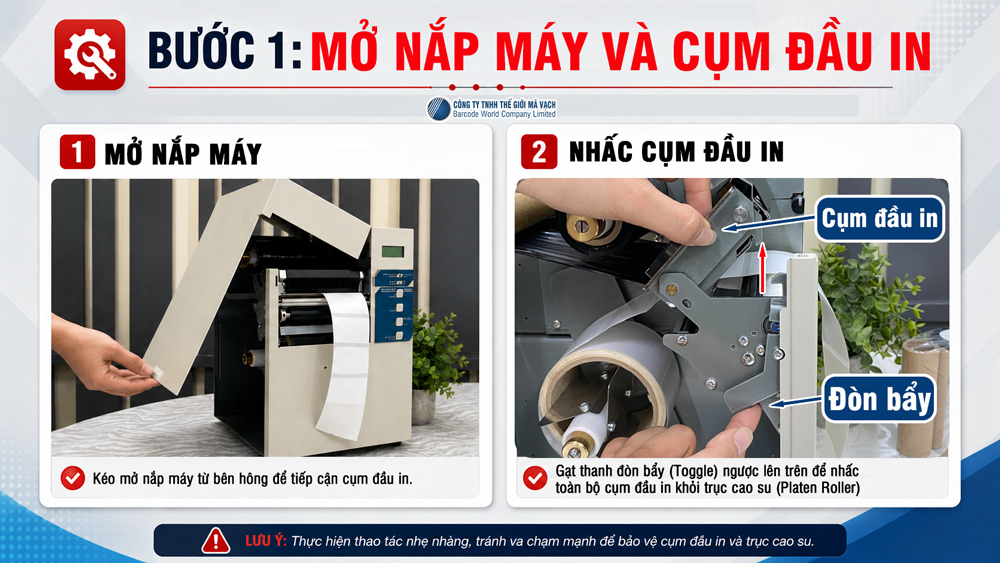

• Bước 1: Mở nắp máy và cụm đầu in: Kéo mở nắp máy từ bên hông. Gạt thanh đòn bẩy (Toggle) ngược lên trên để nhấc bổng toàn bộ cụm đầu in nhiệt ra khỏi bề mặt trục cao su (Platen Roller).

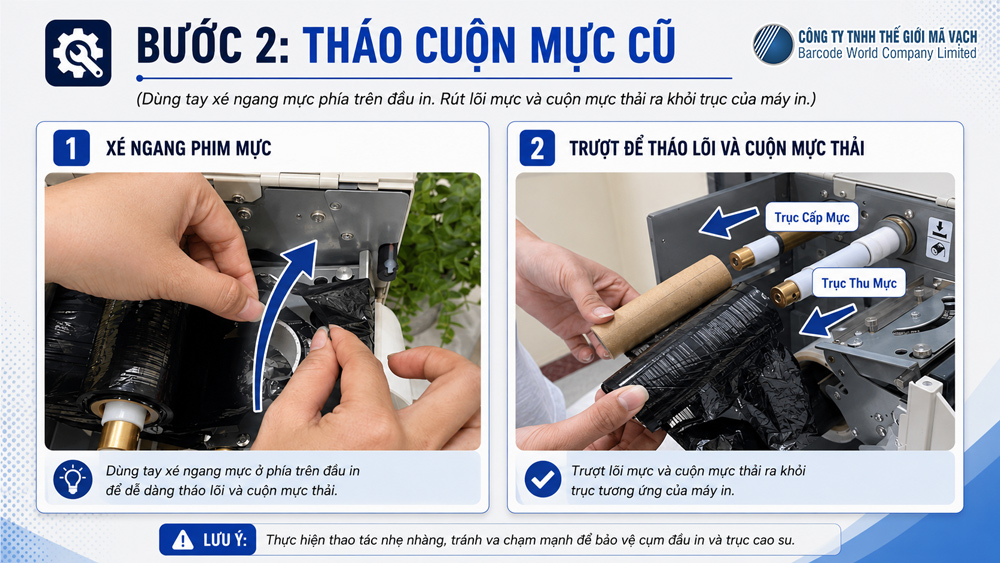

• Bước 2: Tháo cuộn mực cũ: Dùng tay xé ngang mực phía trên đầu in. Rút lõi mực đã hết ra khỏi trục cấp. Ở trục thu, tùy thiết kế máy để mở ngàm kẹp cơ học rút trực tiếp khối mực thải, hoặc rút nguyên lõi giấy chứa mực cũ ra ngoài.

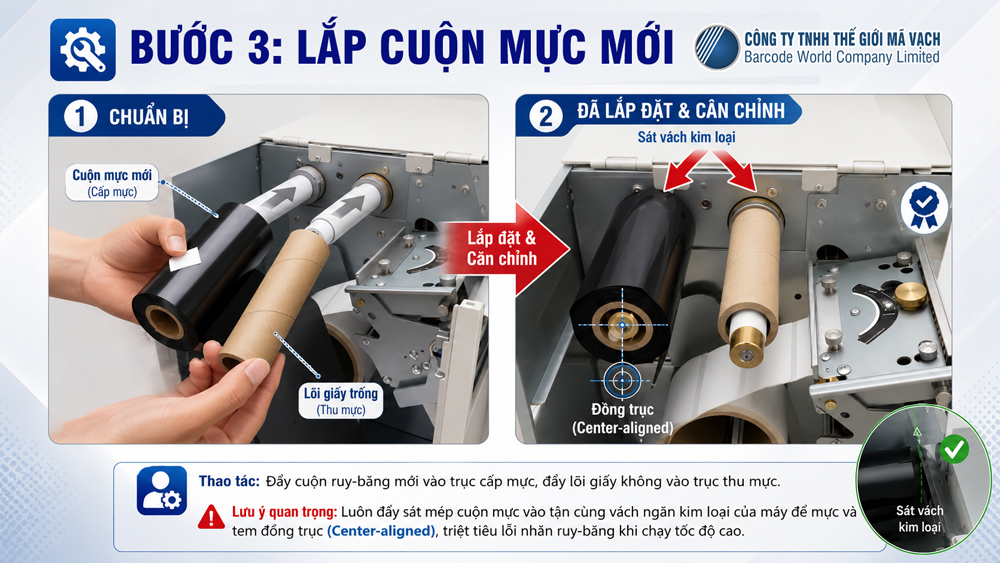

• Bước 3: Lắp cuộn mực mới: Đẩy cuộn ruy-băng mới vào sát vách trong của trục cấp. Nếu sử dụng các dòng máy như RING 4012PLM+ / 4012PEC, hãy lồng thêm một lõi giấy rỗng 1 inch vào trục thu trước khi luồn mực. Lưu ý kỹ thuật: Luôn đẩy sát mép cuộn mực vào tận cùng vách ngăn kim loại để mực và tem đạt trạng thái đồng trục (Center-aligned), triệt tiêu hoàn toàn lỗi nhăn màng mực khi in tốc độ cao.

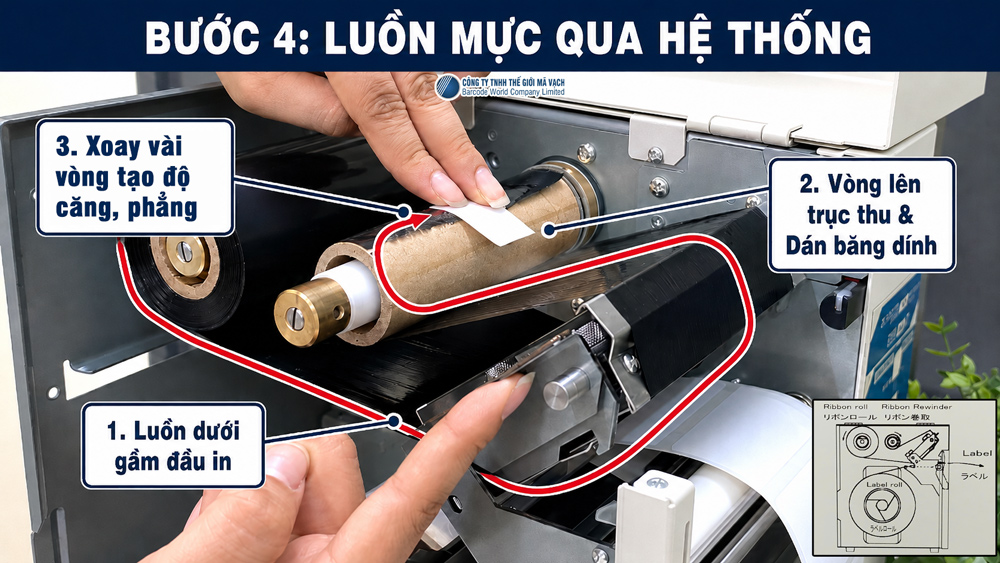

• Bước 4: Luồn mực qua hệ thống: Kéo màng phim trượt bên dưới gầm đầu in và đi qua các thanh dẫn hướng (Ribbon Guide). Kéo dải mực lên trục thu: dán dính vào lõi giấy rỗng bằng băng keo (với dòng máy RING) hoặc quấn trực tiếp quanh trục thu kim loại (với dòng máy dùng ngàm kẹp), sau đó xoay vài vòng để tạo độ căng.

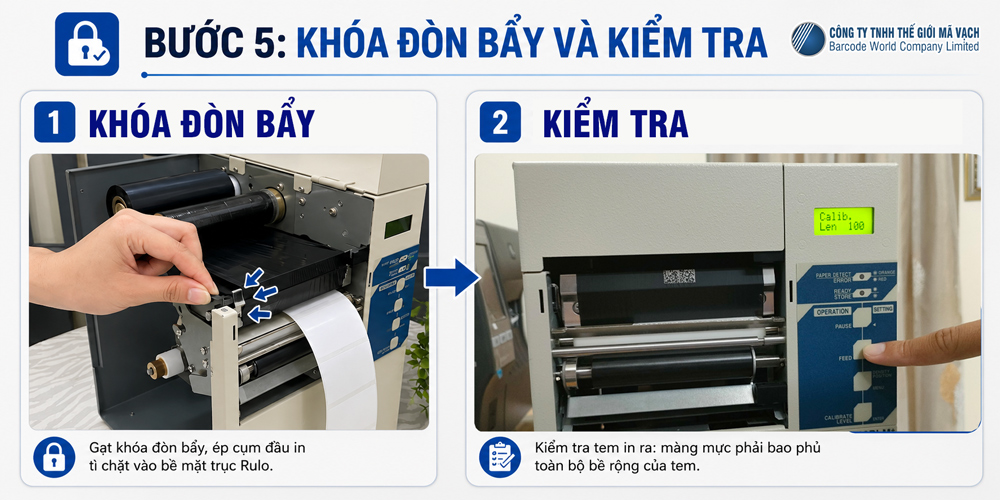

• Bước 5: Khóa đòn bẩy và kiểm tra: Gạt khóa đòn bẩy, ép cụm đầu in tì chặt vào bề mặt trục Rulo. Đóng nắp máy và tiến hành in Test từ bảng điều khiển đảm bảo màng mực đã bao phủ toàn bộ bề rộng của con tem.

Mặc dù việc thực hành thành thục 5 bước cơ học trên sẽ giúp bạn chủ động thay thế vật tư nhanh chóng, nhưng chỉ một sai sót nhỏ trong thao tác tĩnh điện hoặc chèn sai khớp cũng có thể gây nứt vỡ mặt kính nhiệt. Hãy ghi nhớ các lưu ý kỹ thuật sống còn ngay dưới đây để bảo vệ an toàn tối đa cho cụm đầu in của bạn.

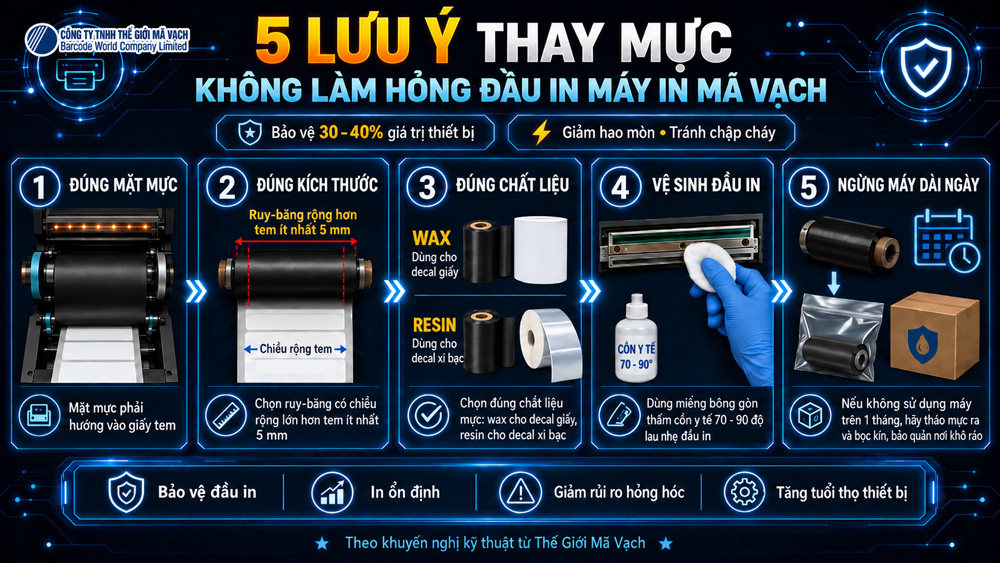

Cần lưu ý gì khi thay mực để không làm hỏng đầu in máy in mã vạch?

Để không làm hỏng cụm đầu in khi thay vật tư, bạn cần: lắp đúng mặt mực (Face In/Out), chọn ruy-băng rộng hơn giấy, dùng đúng chất liệu tương thích, vệ sinh đầu in nhiệt định kỳ và tháo vật tư khi ngừng máy lâu ngày. Theo các kỹ sư tại Thế Giới Mã Vạch, việc tuân thủ nghiêm ngặt 5 nguyên tắc này giúp ngăn ngừa sự hao mòn vật lý, loại trừ nguy cơ chập cháy và bảo vệ an toàn cho đầu in nhiệt – bộ phận cốt lõi chiếm đến 30% – 40% giá trị của toàn bộ thiết bị.

Dưới đây là phân tích chi tiết 5 lưu ý kỹ thuật bạn cần nắm vững:

• Xác định đúng mặt mực (Face In/Face Out): Bắt buộc phải kiểm tra để mặt chứa lớp mực màu áp sát trực tiếp vào mặt giấy in. Nếu lắp ngược chiều, mặt mực sẽ tiếp xúc trực tiếp với thanh nhiệt; dưới nhiệt độ cao, lớp mực (Wax/Resin) bị nung chảy và đóng cặn bám dính chặt vào các điểm đốt nhiệt, gây cháy và hỏng cụm đầu in nhiệt vĩnh viễn. Để tránh rủi ro này, bạn hãy xem hướng dẫn phân biệt mực in mã vạch Face In và Face Out trước khi lắp đặt.
• Đảm bảo quy tắc kích thước vật tư: Bề ngang của cuộn ruy-băng luôn luôn phải rộng hơn bề ngang của tem nhãn tối thiểu 5mm. Việc tuân thủ chuẩn cách lắp giấy máy in mã vạch kết hợp với ruy-băng khổ rộng sẽ tạo ra một lớp đệm lót hoàn hảo, triệt tiêu hoàn toàn ma sát vật lý giữa gờ nhám sắc nhọn của decal và bề mặt đầu in.
• Kiểm tra tính tương thích chất liệu: Cần sử dụng đúng tổ hợp vật liệu truyền nhiệt (ví dụ: mực Wax đi với decal giấy, mực Resin đi với decal xi bạc). Nếu chọn mực in mã vạch không đúng chuẩn, màng mực sẽ không bám dính, buộc người vận hành phải tăng thông số nhiệt độ đốt (Darkness) lên mức cực hạn, dẫn đến tình trạng đứt điểm đốt và suy giảm tuổi thọ máy.
• Bảo dưỡng và vệ sinh định kỳ: Hãy kết hợp vệ sinh đầu in mã vạch bằng bông gòn tẩm cồn y tế (Isopropyl Alcohol từ 70 độ trở lên) mỗi khi tháo lắp cuộn mực mới. Thao tác lau nhẹ nhàng dọc đầu in theo 1 chiều duy nhất giúp làm sạch hoàn toàn cặn keo và mạt bụi giấy tích tụ, giải phóng các điểm đốt.
• Tháo mực khi không vận hành dài ngày: Nếu dây chuyền ngừng hoạt động trên 1 tháng, cấu trúc hóa chất trên ruy-băng có thể bị thoái hóa hoặc kết dính. Bạn cần tháo rời vật tư khỏi trục và tuân thủ các tiêu chuẩn bảo quản mực in mã vạch ở nhiệt độ phòng để duy trì chất lượng cho những lần vận hành tiếp theo.

Dù bạn đã cẩn trọng tuân thủ toàn bộ các nguyên tắc bảo vệ cơ học kể trên, nhưng nếu hệ thống vẫn phát tiếng bíp cảnh báo hoặc bản in nhả ra bị mờ vỡ ngay sau khi nạp vật tư mới, đây là lúc bạn cần rà soát lại các thiết lập kỹ thuật trên phần mềm để khắc phục triệt để.

Cần làm gì khi máy in mã vạch báo lỗi hoặc in mờ ngay sau khi thay mực?

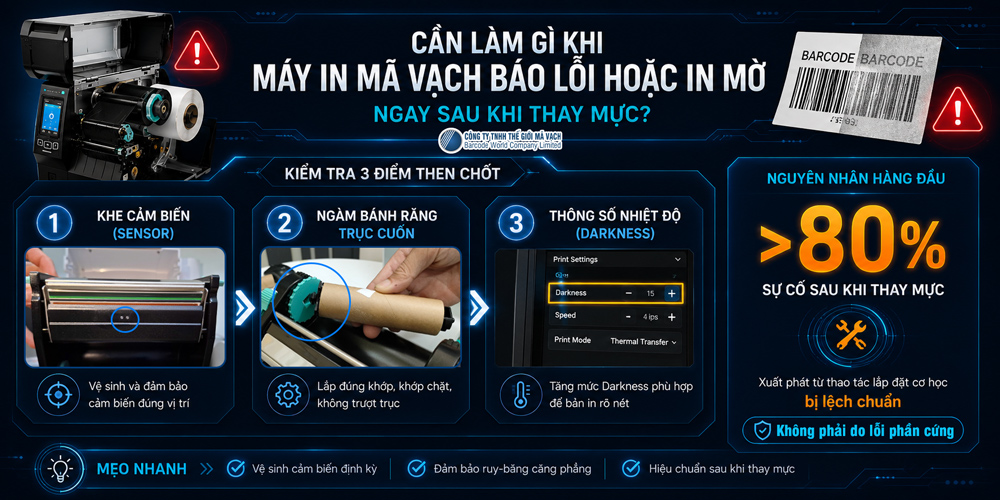

Khi máy in mã vạch báo lỗi (chớp đèn đỏ, phát tiếng bíp) hoặc in ra bản tem mờ nhạt ngay sau khi thay vật tư, bạn cần rà soát lại ngay 3 yếu tố thao tác cơ học: vị trí khe cảm biến (Sensor), ngàm khớp bánh răng trục cuốn và thông số nhiệt độ (Darkness) trên Driver.

Sau khi hoàn tất quy trình nạp mực và in test (Calibrate), thiết bị thường phát sinh các hiện tượng phổ biến sau:

• Cảnh báo hệ thống: Thiết bị phát ra tiếng kêu bíp liên tục hoặc chớp đèn đỏ báo lỗi hết mực (Out of Ribbon).
• Chất lượng bản in kém: Mực in ra bị mờ nhạt, không rõ nét hoặc nét mã vạch bị đứt đoạn.
• Sự cố vật lý ruy-băng: Màng mực bị nhăn tạo thành các đường sọc chéo trên tem, hoặc xảy ra hiện tượng đứt ruy-băng mực liên tục trong quá trình cuốn.

Khi gặp các tình trạng trên, bạn hãy hoàn toàn bình tĩnh. Theo số liệu thống kê thực tế từ phòng kỹ thuật Thế Giới Mã Vạch, hơn 80% sự cố phát sinh ngay sau khi nạp vật tư không xuất phát từ lỗi hư hỏng phần cứng. Nguyên nhân cốt lõi chủ yếu do cuộn mực đặt chệch ngàm bánh răng, màng ruy-băng chưa đi qua đúng khe cảm biến, hoặc mức nhiệt độ đốt chưa tương thích với chất liệu mực mới.

Việc nắm vững cơ chế vận hành của cảm biến và trục cuốn sẽ giúp bạn chủ động khắc phục các lỗi ruy băng mực in mã vạch ngay tại chỗ mà không làm gián đoạn tiến độ vận hành.

Với bộ hướng dẫn thao tác chuẩn 5 bước cùng các lưu ý kỹ thuật từ Thế Giới Mã Vạch, bạn hoàn toàn có thể chủ động nạp vật tư chính xác và duy trì hiệu suất vận hành bền bỉ cho thiết bị của mình. Nếu gặp khó khăn trong quá trình thao tác, đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ kiểm tra và xử lý chuyên sâu.
