Ăng-ten RFID (RFID Antenna)

Đặc điểm nổi bật

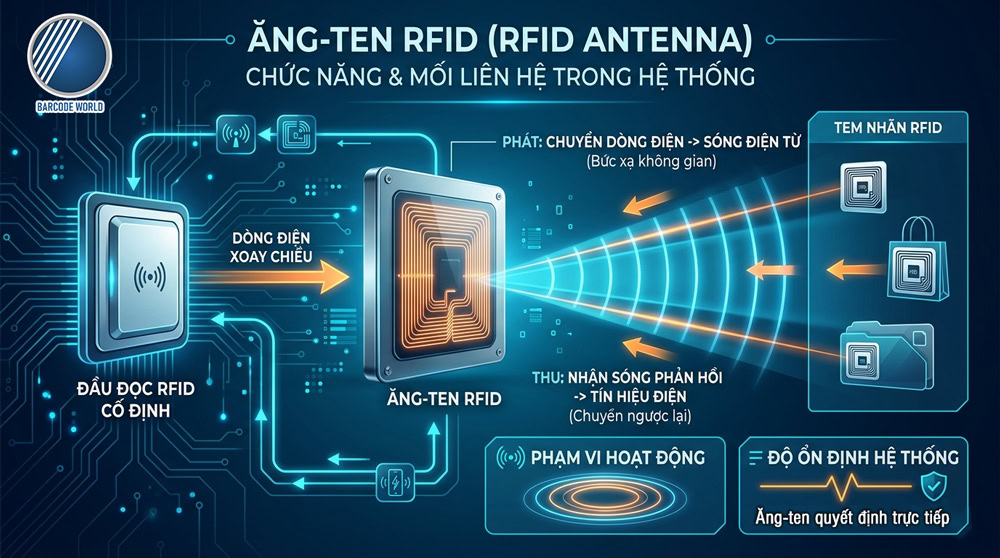

Ăng-ten RFID (RFID Antenna) là gì và đóng vai trò gì trong hệ thống?

Ăng-ten RFID (RFID Antenna) là thiết bị ngoại vi làm nhiệm vụ chuyển đổi dòng điện xoay chiều từ đầu đọc RFID cố định thành sóng điện từ để bức xạ vào không gian, đồng thời thu nhận sóng phản hồi từ vi mạch tem nhãn để chuyển ngược lại thành tín hiệu điện. Bộ phận này quyết định trực tiếp đến phạm vi hoạt động và độ ổn định của toàn bộ hệ thống nhận dạng tần số vô tuyến.

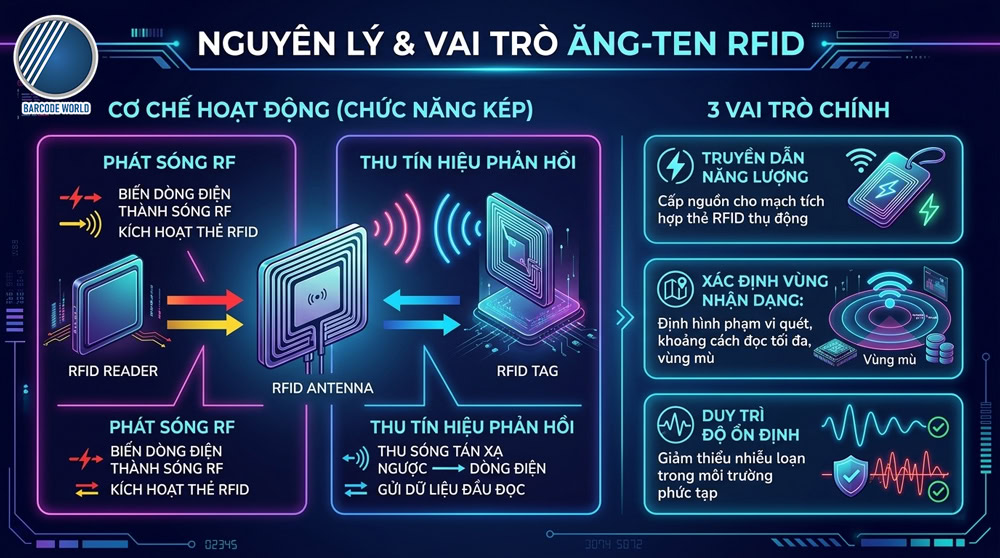

Về nguyên lý, Ăng-ten RFID thực hiện hai chức năng kép:

• Chuyển đổi tín hiệu phát: Biến đổi dòng điện từ đầu đọc thành sóng vô tuyến (RF) phát ra không gian để kích hoạt các thẻ RFID nằm trong vùng phủ sóng.

• Thu nhận tín hiệu phản hồi: Thu lại sóng điện từ tán xạ ngược từ vi mạch tem nhãn, biến đổi chúng thành dòng điện để đưa về đầu đọc giải mã dữ liệu.

Trong hệ thống nhận dạng vô tuyến, thiết bị này đóng 3 vai trò then chốt:

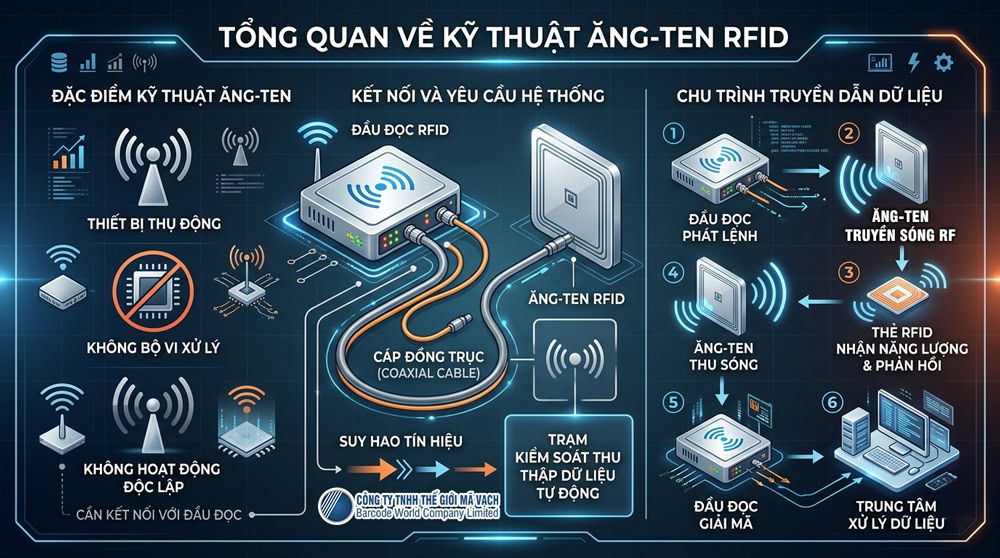

Về mặt kỹ thuật, ăng-ten RFID là thiết bị thụ động, không tích hợp bộ vi xử lý và không thể hoạt động độc lập.

Để tạo thành một trạm kiểm soát thu thập dữ liệu tự động hoàn chỉnh, ăng-ten bắt buộc phải kết nối vật lý với các đầu đọc RFID thông qua cáp đồng trục (Coaxial Cable). Sự suy hao tín hiệu của hệ thống phụ thuộc rất lớn vào chất lượng và chiều dài của đoạn cáp kết nối này.

Chu trình truyền dẫn dữ liệu tiêu chuẩn:

Đầu đọc phát lệnh ➔ Ăng-ten truyền sóng RF ➔ Thẻ RFID nhận năng lượng và phản hồi ➔ Ăng-ten thu sóng ➔ Đầu đọc giải mã ➔ Trung tâm xử lý dữ liệu.

Để đạt hiệu quả quét cao nhất trong các môi trường đặc thù như băng chuyền hay cửa kho, việc lựa chọn công nghệ phân cực (Polarization) là yếu tố kỹ thuật tiên quyết bạn cần lưu ý ngay sau đây.

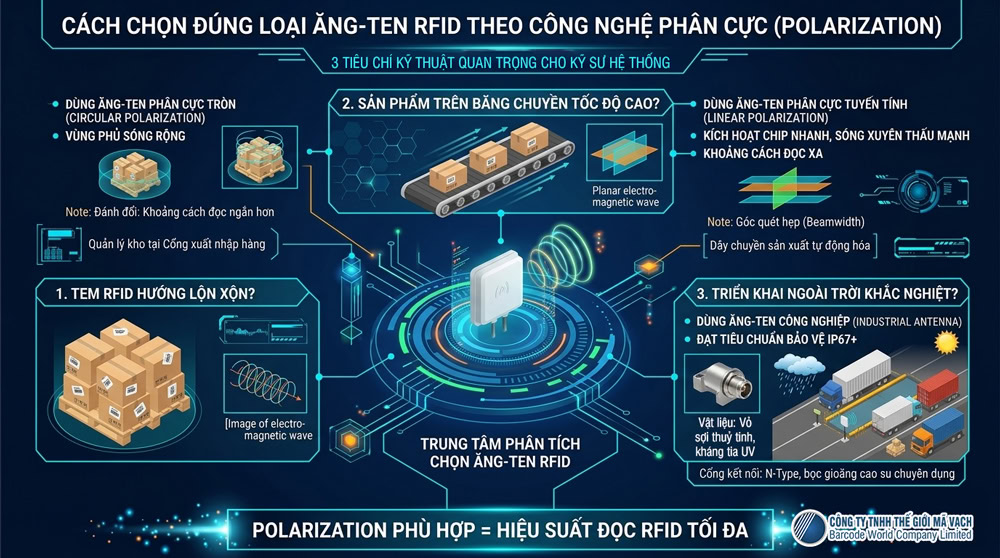

Làm thế nào để chọn đúng loại Ăng-ten RFID dựa trên công nghệ phân cực (Polarization)?

Để chọn đúng loại ăng-ten RFID, kỹ sư hệ thống cần căn cứ vào hai yếu tố quyết định: hướng di chuyển của tem nhãn và môi trường vận hành. Công nghệ phân cực (Polarization) xác định cách sóng điện từ dao động trong không gian, ảnh hưởng trực tiếp đến khả năng nhận diện thẻ ở các góc độ khác nhau.

Dưới đây là 3 tiêu chí phân loại và ứng dụng thực tế giúp doanh nghiệp lựa chọn thiết bị phù hợp:

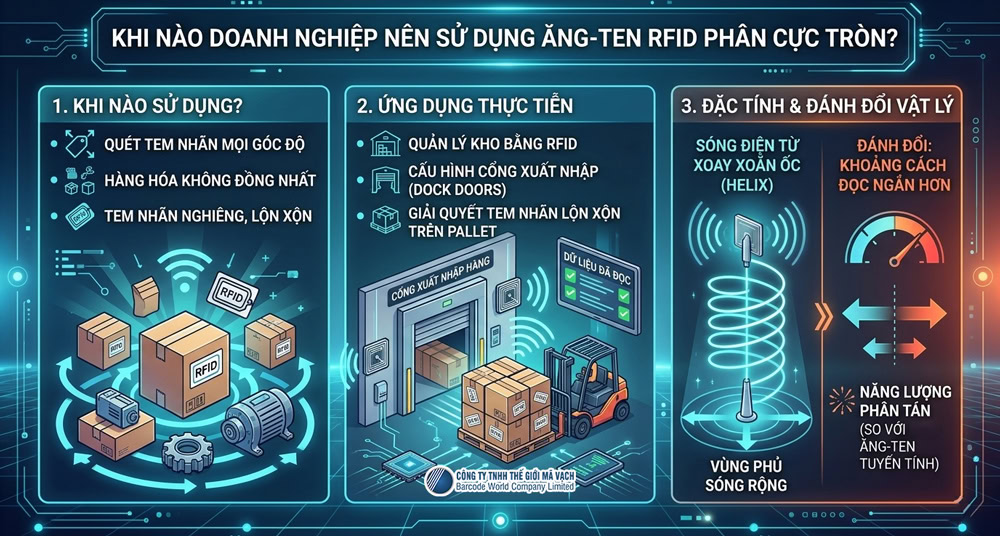

1. Khi nào doanh nghiệp nên sử dụng Ăng-ten RFID phân cực tròn (Circular Polarization)?

Doanh nghiệp nên ưu tiên loại này khi hướng dán tem nhãn trên hàng hóa không đồng nhất (nằm ngang, dọc hoặc nghiêng lộn xộn). Đây là cấu hình tiêu chuẩn khi triển khai giải pháp quản lý kho bằng RFID tại các cổng xuất nhập hàng (Dock doors).

• Đặc tính: Bức xạ sóng điện từ theo đồ thị hình xoắn ốc (Helix), tạo vùng phủ sóng rộng giúp nhận diện thẻ ở đa góc độ.

• Hạn chế: Khoảng cách đọc tối đa thường ngắn hơn so với ăng-ten tuyến tính ở cùng mức công suất do năng lượng bị phân tán.

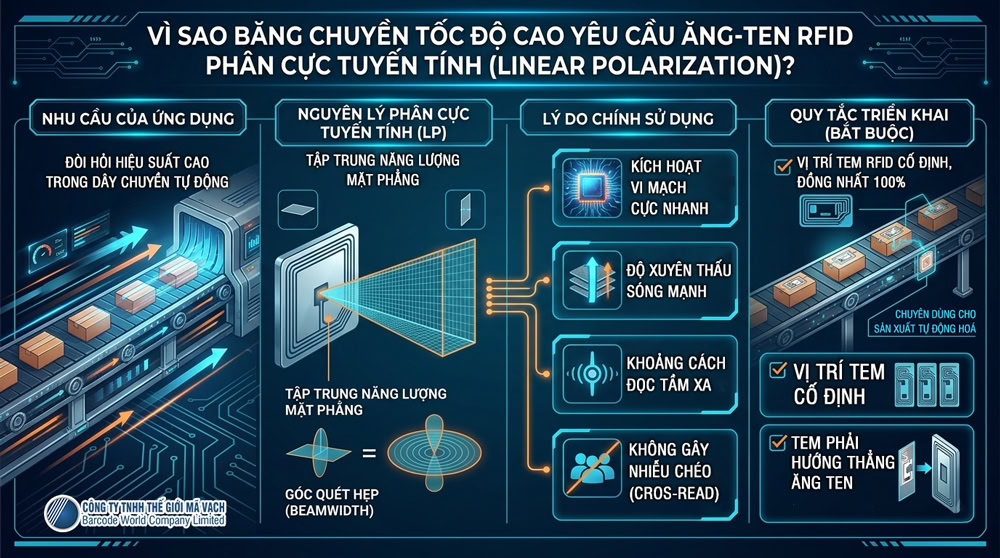

2. Vì sao băng chuyền tốc độ cao yêu cầu Ăng-ten RFID phân cực tuyến tính (Linear Polarization)?

Băng chuyền tốc độ cao bắt buộc sử dụng ăng-ten phân cực tuyến tính vì hệ thống này đòi hỏi tốc độ kích hoạt vi mạch cực nhanh, độ xuyên thấu sóng mạnh và khoảng cách đọc xa tại một điểm chuẩn xác mà không gây nhiễu chéo (cross-read).

• Đặc tính: Tập trung toàn bộ năng lượng bức xạ theo một mặt phẳng duy nhất, tạo ra góc quét (Beamwidth) hẹp nhưng có độ xuyên thấu mạnh và khoảng cách đọc xa vượt trội.

• Điều kiện sử dụng: Bắt buộc vị trí dán tem RFID trên sản phẩm phải cố định và đồng nhất 100% hướng thẳng về phía mặt phát sóng của ăng-ten.

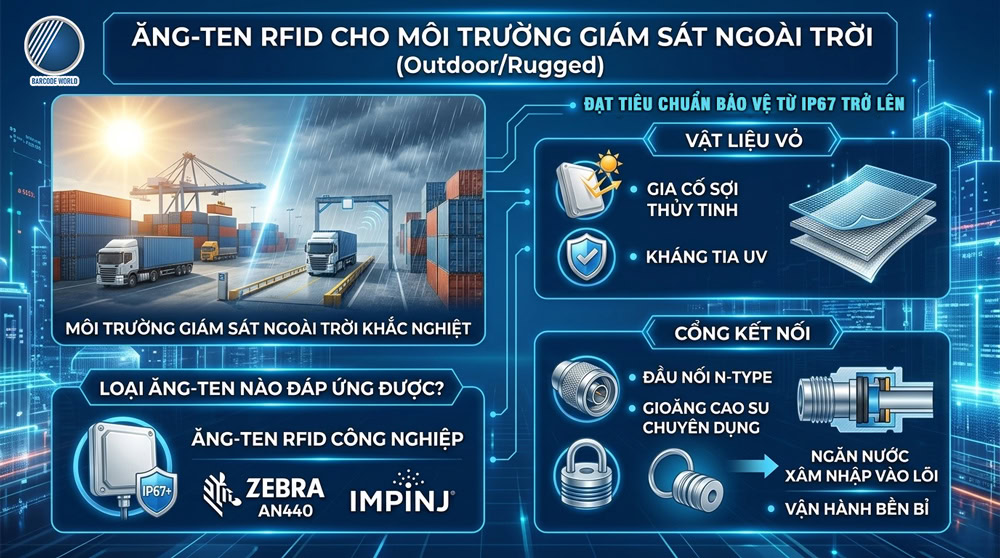

3. Loại ăng-ten nào đáp ứng được môi trường giám sát ngoài trời (Outdoor/Rugged)?

Tại các khu vực bãi tập kết container hay trạm cân xe tải, thiết bị bắt buộc phải sử dụng các dòng Ăng-ten RFID công nghiệp đạt tiêu chuẩn bảo vệ từ IP67 trở lên (như Zebra AN440 hoặc các model từ Impinj). Các thiết bị này sở hữu:

• Vật liệu vỏ chuyên dụng: Gia cố bằng sợi thủy tinh hoặc nhựa cao cấp kháng tia UV, chống ăn mòn.

• Cổng kết nối chuẩn N-Type: Kết hợp hệ thống gioăng cao su chống nước, ngăn chặn tuyệt đối tình trạng ẩm xâm nhập vào lõi cáp đồng trục, duy trì sự ổn định của hệ thống trong điều kiện thời tiết khắc nghiệt.

Bảng tóm tắt nguyên tắc lựa chọn dựa trên công nghệ phân cực:

Việc tính toán chính xác đặc tính vật lý của ăng-ten không chỉ giúp hệ thống “thấy” thẻ RFID, mà còn đảm bảo dữ liệu được thu thập chính xác tại đúng vị trí cần kiểm soát.

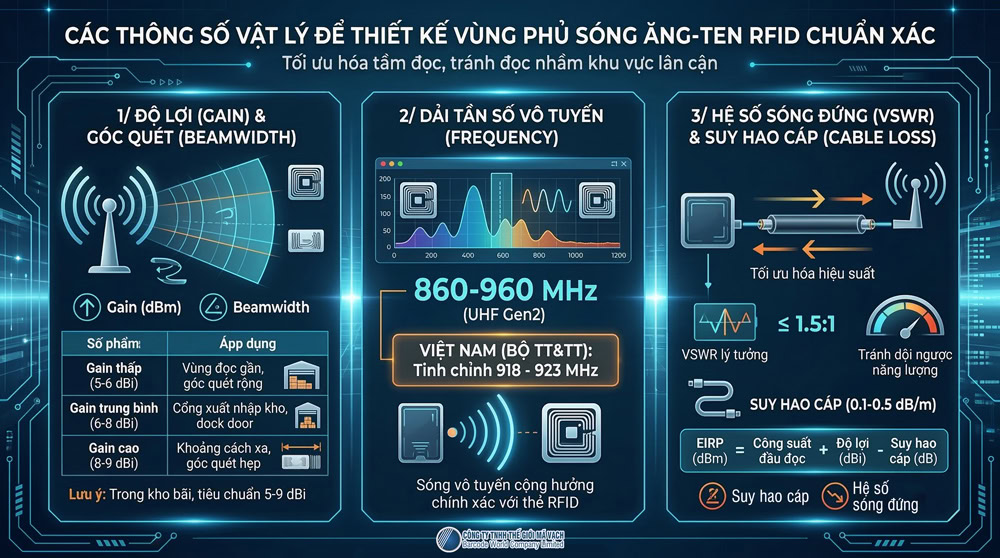

Kỹ sư cần tính toán những thông số vật lý nào để thiết kế vùng phủ sóng Ăng-ten RFID chuẩn xác?

Để thiết kế vùng phủ sóng (Read Zone) chuẩn xác, kỹ sư hệ thống phải tối ưu hóa sự cân bằng giữa Độ lợi (Gain), Dải tần số (Frequency) và Hệ số sóng đứng (VSWR) nhằm đảm bảo hiệu suất đọc tối đa và triệt tiêu hoàn toàn hiện tượng đọc nhầm (Stray reads).

1/ Độ lợi (Gain) và Góc quét (Beamwidth)

Độ lợi (đo bằng dBi hoặc dBic) tỷ lệ nghịch với góc quét: khi độ lợi càng cao, năng lượng phát càng tập trung giúp khoảng cách đọc xa hơn nhưng đồng thời làm hẹp phạm vi bao quát (Beamwidth).

Lưu ý: Trong môi trường kho bãi, thông số tiêu chuẩn dao động từ 5 dBi đến 9 dBi để kiểm soát sóng không tràn sang khu vực lân cận.

2/ Dải tần số vô tuyến (Frequency)

Thiết bị phải hỗ trợ dải tần UHF theo chuẩn EPC Global Gen2 (860 MHz – 960 MHz). Riêng tại Việt Nam, kỹ sư bắt buộc phải cấu hình ăng-ten tương thích dải tần 918 – 923 MHz (theo quy định của Bộ Thông tin và Truyền thông) để đạt sự cộng hưởng vật lý tối đa với cấu tạo của tem nhãn thẻ RFID đang sử dụng.

3/ Hệ số sóng đứng (VSWR) và Suy hao cáp (Cable Loss)

Hệ số VSWR đo lường mức độ phản xạ năng lượng ngược về đầu đọc. Chỉ số lý tưởng phải ≤ 1.5:1 để đảm bảo năng lượng truyền đi tối đa và không gây hư hỏng thiết bị.

Suy hao cáp tỷ lệ thuận với chiều dài cáp đồng trục kết nối. Kỹ sư cần tính toán độ lợi bù trừ chính xác theo công thức Công suất bức xạ đẳng hướng tương đương (EIRP):

EIRP (dBm) = Công suất đầu đọc (dBm) + Độ lợi ăng-ten (dBi) – Suy hao cáp (dB)

Bảng tiêu chuẩn các thông số truyền dẫn:

Việc kiểm soát chặt chẽ các chỉ số này giúp duy trì cường độ tín hiệu ổn định, đảm bảo mọi thẻ RFID đi qua vùng kiểm soát đều được ghi nhận tức thời mà không gây nhiễu chéo hệ thống.

Vì sao doanh nghiệp tin chọn Thế Giới Mã Vạch khi đầu tư Ăng-ten RFID?

Doanh nghiệp lựa chọn Thế Giới Mã Vạch nhờ năng lực cung ứng hạ tầng thiết bị chuẩn công nghiệp đi kèm quy trình hỗ trợ kỹ thuật chuyên sâu cho từng quy mô dự án.

1/ Hạ tầng thiết bị chính hãng: Cam kết phân phối 100% dòng ăng-ten từ các thương hiệu dẫn đầu như Zebra, Impinj, Chaiway, Unitech. Sản phẩm được cung cấp đầy đủ chứng từ CO/CQ và áp dụng chính sách bảo hành tiêu chuẩn 12 tháng.

2/  Quy trình cung ứng và hỗ trợ kỹ thuật theo nhu cầu thực tế

Thế Giới Mã Vạch linh hoạt hóa quy trình hỗ trợ dựa trên hai nhóm nhu cầu trọng yếu của doanh nghiệp:

• Nhóm đầu tư vật tư phần cứng: Đội ngũ chuyên gia sẽ tiếp nhận thông số môi trường thực tế, từ đó tư vấn mã thiết bị có chỉ số Độ lợi (Gain) và Phân cực (Polarization) tương đương nhằm tối ưu ngân sách. Chúng tôi cung cấp đầy đủ tài liệu kỹ thuật, API/SDK để đội ngũ IT nội bộ hoặc bên thứ ba của khách hàng chủ động tính toán, lắp đặt và tích hợp phần mềm.

• Nhóm triển khai giải pháp tự động hóa tổng thể: Đây là thế mạnh cốt lõi của Thế Giới Mã Vạch. Các kỹ sư giàu kinh nghiệm sẽ trực tiếp khảo sát thực địa, sử dụng năng lực đo kiểm vật lý chuyên sâu để đưa ra đề án giải pháp RFID phù hợp nhất, đảm bảo toàn bộ hệ thống vận hành trơn tru và không xảy ra hiện tượng nhiễu sóng.

Sự kết hợp giữa thiết bị đạt chuẩn và quy trình hỗ trợ kỹ thuật thực tế là nền móng cho sự thành công của mọi dự án RFID. Để giúp quý doanh nghiệp chủ động hơn trong việc lựa chọn và vận hành, Thế Giới Mã Vạch đã tổng hợp các giải đáp chuyên sâu cho những vấn đề kỹ thuật thường gặp ngay dưới đây.

Giải đáp thắc mắc thường gặp về thiết lập và vận hành Ăng-ten RFID

Dưới đây là tổng hợp các giải đáp chuyên sâu từ đội ngũ kỹ sư tại Thế Giới Mã Vạch nhằm giúp doanh nghiệp làm chủ công nghệ và tối ưu hiệu suất vận hành hệ thống RFID.

Việc lựa chọn và thiết lập ăng-ten chính xác là yếu tố then chốt để tối ưu hiệu suất quản lý kho thông minh và kiểm soát Tổng chi phí sở hữu (TCO). Để đảm bảo dự án vận hành thực tế không phát sinh sai số, doanh nghiệp cần làm rõ những câu hỏi quan trọng trước khi triển khai hệ thống RFID nhằm loại bỏ hoàn toàn các rủi ro về nhiễu sóng hoặc điểm mù tín hiệu. Với năng lực đo kiểm thực địa và tích hợp thiết bị chuyên sâu, đội ngũ kỹ sư tại Thế Giới Mã Vạch cam kết mang đến phương án hạ tầng RFID đồng bộ, ổn định và hiệu quả nhất cho từng quy trình vận hành của quý doanh nghiệp.
