Face In (FI) và Face Out (FO) là hai tiêu chuẩn kỹ thuật chỉ định hướng cuộn của lớp bề mặt chứa hạt mực trên ruy-băng mực in mã vạch. Trong vận hành thực tế, việc lắp sai chuẩn mực là nguyên nhân hàng đầu khiến tem nhãn bị trắng bóc và nguy cơ làm cháy đầu in (Printhead) – linh kiện đắt đỏ chiếm từ 30% đến 50% giá trị máy in. Dựa trên kinh nghiệm hơn 15 năm, đội ngũ chuyên gia Thế Giới Mã Vạch cung cấp phương pháp tự kiểm tra chính xác cùng bảng tra cứu độ tương thích chuẩn xác cho từng dòng máy.

Thuật ngữ Face In và Face Out trên ruy-băng mực in mã vạch là gì?

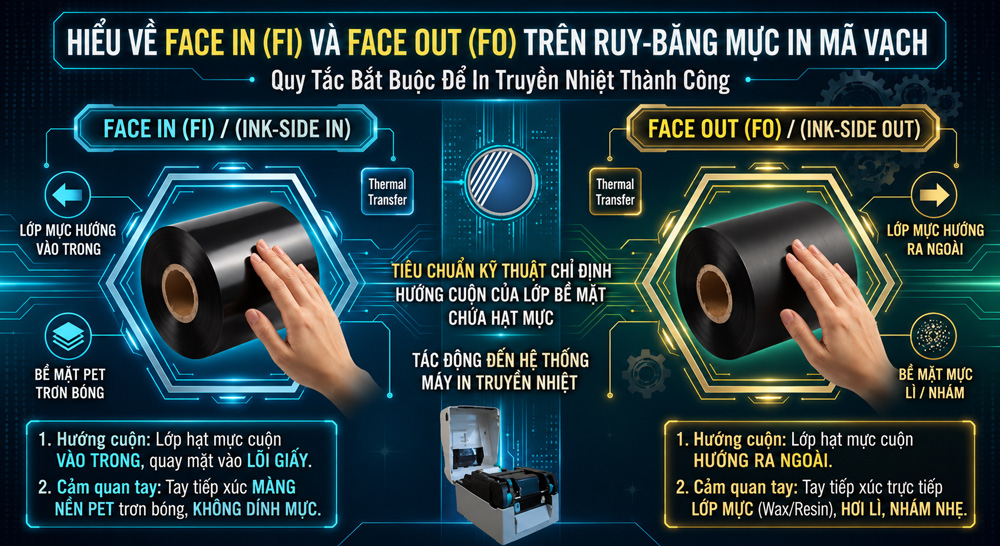

Thuật ngữ Face In (FI) và Face Out (FO) trên ruy-băng mực in mã vạch là tiêu chuẩn kỹ thuật chỉ định hướng cuộn của lớp bề mặt chứa hạt mực (ink-side) so với màng nền bảo vệ (PET) và lõi giấy. Việc xác định đúng hướng cuộn là nguyên tắc bắt buộc để hệ thống máy in truyền nhiệt (Thermal Transfer) có thể nung chảy mực và tạo ra bản in sắc nét, tránh làm hư hại cụm đầu in.

Mực in mã vạch Face In (FI) là gì?

Mực in mã vạch Face In (FI) (hay Ink-side In) là chuẩn ruy-băng có bề mặt phủ mực được cuộn hướng vào bên trong, quay mặt trực tiếp vào lõi giấy. Về mặt cảm quan, khi bạn sờ vào mặt ngoài của cuộn mực, tay chỉ tiếp xúc với lớp màng nilon PET bảo vệ trơn bóng và không làm dính mực. Dòng mực FI thường được thiết kế tối ưu cho một số dòng máy in chuyên dụng như Datamax hoặc Sato.

Mực in mã vạch Face Out (FO) là gì?

Mực in mã vạch Face Out (FO) (hay Ink-side Out) là chuẩn ruy-băng có bề mặt phủ mực được cuộn hướng ra bên ngoài. Khác biệt hoàn toàn với Face In, khi cầm cuộn mực FO, ngón tay sẽ tiếp xúc trực tiếp với lớp hạt mực phủ (Wax, Wax Resin hoặc Resin) có bề mặt hơi lì và nhám nhẹ. Đây là chuẩn mực phổ biến nhất hiện nay, chiếm hơn 80% thị phần và tương thích hoàn toàn với các hãng máy in thông dụng như Zebra, Godex, TSC, Honeywell, RING (Autonics).

Hiểu rõ cấu trúc và vị trí của lớp phủ mực là cơ sở quan trọng để người dùng nhận diện chi tiết sự khác biệt vật lý, từ đó lắp đặt ruy-băng đi qua cụm đầu in nhiệt một cách chuẩn xác nhất.

Sự khác biệt cơ bản giữa mực in mã vạch Face In và Face Out là gì?

Sự khác biệt cơ bản nhất giữa mực in mã vạch Face In và Face Out nằm ở vị trí của mặt chứa hạt mực (cuộn vào trong hay hướng ra ngoài). Điều này quyết định hướng xả của ruy-băng (Ribbon Path) từ trục cấp mực.

Sự khác biệt mực in mã vạch Face In và Face Out

Tuy nhiên, nguyên lý cốt lõi của công nghệ in truyền nhiệt (Thermal Transfer) luôn bất biến: Dù sử dụng chuẩn mực nào, khi đi qua cụm đầu in nhiệt (Printhead), mặt chứa mực BẮT BUỘC phải úp xuống chạm vào bề mặt giấy decal, và mặt nilon trơn BẮT BUỘC phải ngửa lên tiếp xúc với thanh nhiệt.

Dưới đây là bảng phân biệt chính xác đặc tính cơ học và đường dẫn của hai loại mực này:

Tiêu chí phân biệt	Mực Face In (FI - Ink-side In)	Mực Face Out (FO - Ink-side Out)
Vị trí mặt phủ mực	Cuộn hướng vào bên trong lõi.	Cuộn hướng ra bên ngoài màng.
Cảm quan mặt ngoài cuộn mực	Trơn láng, bóng (do ngón tay chạm vào màng PET nền).	Mờ, hơi nhám nhẹ (do chạm trực tiếp vào hạt mực sáp/nhựa).
Cơ chế xả mực	Ruy-băng xả ra từ phía trên (đỉnh) của cuộn cấp mực, kéo thả vòng xuống qua đầu in để mặt mực lật úp vào decal.	Ruy-băng xả ra từ phía dưới (đáy) của cuộn cấp mực, luồn thẳng đi ngang qua đầu in để mặt mực úp trực tiếp vào decal.
Mức độ phổ biến	Ít phổ biến hơn, thiết kế đặc thù cho các dòng máy in như Datamax, Sato...	Rất phổ biến (chiếm >80% thị trường), là chuẩn chung của đa số máy Zebra, TSC, GoDEX, RING...

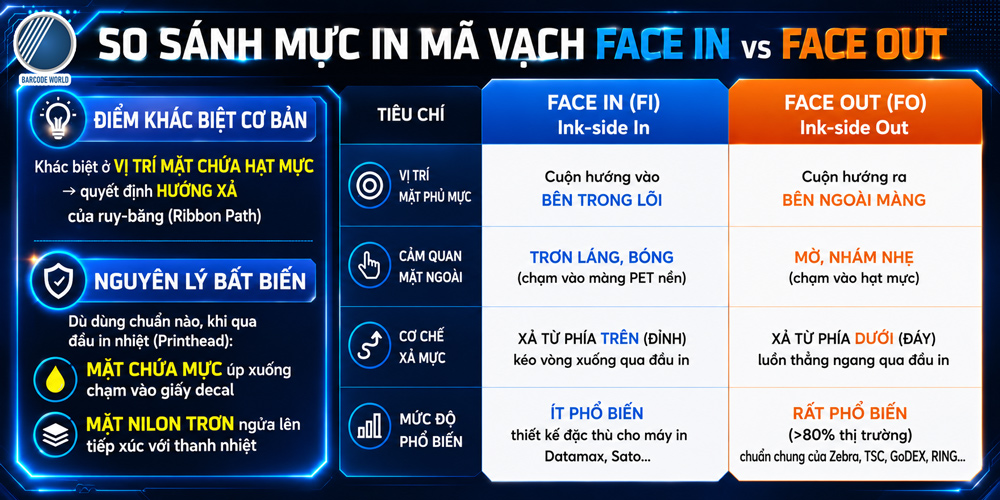

So sánh mực in mã vạch Face In và Face Out

Việc nắm vững các đặc tính vật lý và cơ chế xả mực trên là yếu tố kỹ thuật tiên quyết giúp doanh nghiệp chọn đúng loại ruy-băng tương thích với kết cấu cơ khí của máy in. Nếu chọn sai (ví dụ: máy chỉ hỗ trợ cuộn Face Out nhưng lại lắp cuộn Face In theo đường dẫn thông thường), phần màng PET trơn sẽ bị úp xuống decal khiến bản in bị trắng tinh. Tệ hơn, mặt mực ngửa lên sẽ ma sát trực tiếp và nung chảy dính vào đầu in, gây kẹt giấy, đứt ruy-băng và làm hỏng đầu in nhiệt nghiêm trọng.

Mẹo kiểm tra nhanh: Dán một miếng băng keo trong (hoặc nhãn decal) lên mặt ngoài của cuộn mực rồi lột ra. Nếu băng keo dính lớp mực đen kéo theo, đó là cuộn Face Out. Nếu băng keo sạch nguyên không dính gì, đó là cuộn Face In.

Hậu quả khi lắp sai chuẩn Face In / Face Out vào máy in là gì?

Hậu quả trực tiếp khi lắp sai chuẩn mực Face In (FI) hoặc Face Out (FO) là toàn bộ tem nhãn in ra bị trắng bóc (không bám mực) và gây nguy cơ tích tụ muội mực làm cháy hỏng đầu in nhiệt (Printhead). Sự cố này xảy ra do chiều cuộn ruy-băng bị đảo ngược, làm sai lệch hoàn toàn vị trí tiếp xúc vật lý giữa mặt phủ mực, màng nền bảo vệ PET, bề mặt decal và thanh gia nhiệt.

Tại sao máy in mã vạch chạy ra tem trắng bóc (không bám mực)?

Máy in mã vạch chạy ra tem trắng bóc là do lớp hạt mực bị ngửa lên trên chạm vào đầu in, trong khi lớp màng nilon PET trơn lại úp xuống tiếp xúc trực tiếp với bề mặt decal. Khi thanh nhiệt hoạt động, hạt mực vẫn bị nung chảy nhưng do không có bề mặt giấy tiếp xúc để bám dính, mực không thể chuyển đổi lên tem nhãn, dẫn đến bản in hoàn toàn trống trơn.

Lắp sai mặt mực gây thiệt hại như thế nào cho đầu in mã vạch?

Lắp ngược mặt mực gây thiệt hại nghiêm trọng nhất là làm cháy điểm ảnh (Dead pixels) và phá hủy thanh biến nhiệt của đầu in nhiệt – linh kiện đắt đỏ nhất chiếm từ 30% đến 50% giá trị của một chiếc máy in.

Cụ thể, khi lớp mực sáp (Wax) hoặc nhựa (Resin) bị nung chảy trực tiếp lên bề mặt thanh nhiệt mà không có màng nền bảo vệ, chúng sẽ dính chặt và tạo thành lớp cặn bẩn. Nếu người dùng không phát hiện và vệ sinh kịp thời bằng cồn y tế 70° – 90°, lớp mực này sẽ bị thiêu kết, đóng vảy cứng làm cản trở khả năng truyền nhiệt, gây ra hiện tượng đứt nét bản in vĩnh viễn. Việc nắm rõ vị trí tiếp xúc nhiệt này cũng là nền tảng kỹ thuật quan trọng giúp người dùng phân biệt được đường đi ruy-băng của mực in mã vạch Near-Edge (đầu in nghiêng) khác gì so với Flat-Head (đầu in phẳng) để có phương án vận hành an toàn nhất.

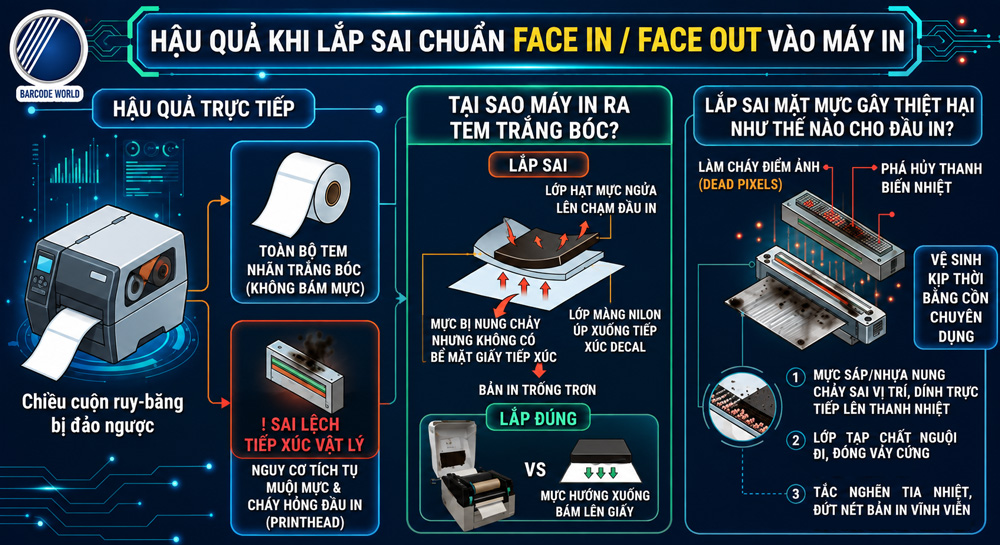

Hậu quả khi lắp sai hướng cuộn mực in mã vạch

Để ngăn chặn triệt để những rủi ro làm gián đoạn dây chuyền sản xuất và tránh thiệt hại phần cứng tốn kém nêu trên, việc kiểm tra chính xác chiều mực trước khi lắp đặt là bước không thể bỏ qua.

Làm cách nào để tự kiểm tra và nhận biết mặt mực in mã vạch chuẩn xác nhất?

Để tự kiểm tra và nhận biết chính xác chuẩn Face In (FI) hay Face Out (FO) trên cuộn ruy-băng, bạn có thể áp dụng bài test bóc tách bằng chất kết dính hoặc quan sát độ phản quang dưới ánh sáng. Cả hai phương pháp thủ công này đều cho kết quả nhanh chóng mà không đòi hỏi thiết bị đo đạc chuyên dụng.

Cách 1: Test bằng chất kết dính (Băng keo trong hoặc Decal) – Khuyên dùng

Sử dụng băng keo trong hoặc tem decal để kiểm tra độ bám mực là phương pháp vật lý có độ chính xác tuyệt đối 100%, áp dụng hiệu quả cho mọi chất liệu ruy-băng (bao gồm cả dòng mực in Resin siêu cứng khó nhận biết bằng mắt thường).

Quy trình thực hiện:

Bước 1: Cắt một đoạn băng keo trong nhỏ (hoặc tận dụng mặt keo của một con tem decal).
Bước 2: Dán trực tiếp mặt keo lên bề mặt ngoài cùng của cuộn ruy-băng mực.
Bước 3: Dùng ngón tay miết nhẹ để lớp keo bám dính hoàn toàn, sau đó lột nhanh ra.

Đọc kết quả:

Nếu lớp keo dính mảng đen (hạt mực): Mặt ngoài cuộn là bề mặt phủ mực → Cuộn ruy-băng thuộc chuẩn Face Out (FO).
Nếu lớp keo hoàn toàn sạch sẽ: Mặt ngoài cuộn là màng nilon bảo vệ → Cuộn ruy-băng thuộc chuẩn Face In (FI).

Cách 2: Quan sát độ Bóng – Mờ dưới ánh sáng

Nếu không có sẵn chất kết dính, bạn có thể kiểm tra nhanh bằng mắt thường dựa trên đặc tính quang học của vật liệu. Bản chất của lớp màng PET nền luôn trơn láng và phản chiếu ánh sáng (Bóng); trong khi bề mặt phủ hạt mực in (Wax, Wax Resin hoặc Resin) sẽ hấp thụ ánh sáng và có độ sần nhẹ (Mờ/Lì).

Quy trình thực hiện:

Bước 1: Kéo dãn một đoạn ruy-băng khoảng 5 – 10 cm ra khỏi cuộn.
Bước 2: Đặt đoạn ruy-băng dưới ánh đèn điện hoặc ánh sáng tự nhiên, lật nghiêng các góc để quan sát cả hai mặt.

Đọc kết quả:

Nếu mặt ngoài nhìn Mờ và Lì: Bề mặt hấp thụ ánh sáng → Chuẩn Face Out (FO).
Nếu mặt ngoài Bóng bẩy, phản sáng: Bề mặt màng PET bảo vệ → Chuẩn Face In (FI).

2 Cách tự kiểm tra mặt mực in mã vạch chính xác

Khi đã xác định chính xác chuẩn cuộn mực đang sở hữu, bước quan trọng tiếp theo là đối chiếu với thiết bị in ấn của bạn. Vậy máy in mã vạch của bạn đang sử dụng chuẩn Face In hay Face Out?

Máy in mã vạch của bạn đang sử dụng chuẩn Face In hay Face Out?

Chuẩn mực in (Face In hay Face Out) phụ thuộc hoàn toàn vào thiết kế cụm trục nhả mực (Ribbon Supply Spindle) và hệ thống đường dẫn của từng thương hiệu sản xuất. Hiện nay, Face Out là tiêu chuẩn đại trà chiếm đa số trên thị trường, trong khi Face In thường chỉ xuất hiện trên một số dòng máy có cấu trúc cơ khí đặc thù hoặc các model đời cũ.

Các dòng máy in mã vạch nào dùng chuẩn Face Out (FO) phổ biến?

Hầu hết các thiết bị máy in mã vạch thuộc phân khúc từ để bàn phổ thông đến công nghiệp hiện đại ngày nay đều thiết kế trục nhả mực mặc định theo chuẩn Face Out.

Các thương hiệu tiêu biểu sử dụng chuẩn này bao gồm:

Zebra: Mặc định trên hầu hết các model phổ biến như Zebra ZD230, ZT230, ZT411, ZT610…
Các thương hiệu châu Á / Toàn cầu khác: GoDEX, RING, TSC, Xprinter, Bixolon, Honeywell…

Những dòng máy in nào sử dụng chuẩn Face In (FI) đặc thù?

Các dòng máy in có cấu trúc module truyền thống hoặc thiết kế kỹ thuật riêng biệt (thường xuất xứ từ Nhật Bản hoặc Mỹ) thường mặc định sử dụng chuẩn ruy-băng Face In.

Các thương hiệu tiêu biểu bao gồm:

Datamax (nay thuộc Honeywell): Đặc biệt phổ biến trên các model máy in công nghiệp đời cũ (như I-Class, M-Class).
Sato: Thương hiệu thường ưu tiên thiết kế đường dẫn ruy-băng chuẩn Face In cho các thiết bị của mình.

Khuyến cáo kỹ thuật từ Thế Giới Mã Vạch: Hiện nay, một số dòng máy in công nghiệp cao cấp thế hệ mới (như các dòng Zebra ZT-Series cao cấp hoặc TSC MH/MX Series) đã được hãng trang bị cụm trục nhả mực thông minh, hỗ trợ sử dụng linh hoạt cả hai chuẩn Face In và Face Out (Dual-side ribbon handling). Để đảm bảo tính chính xác tuyệt đối trước khi mua vật tư tiêu hao, hãy kiểm tra kỹ thông số Ribbon Characteristics trong tài liệu kỹ thuật (Datasheet) đi kèm máy hoặc liên hệ kỹ thuật viên.

Máy in mã vạch dùng chuẩn mực Face In hay Face Out

Trong quá trình vận hành thực tế, người dùng thường gặp phải một số vướng mắc liên quan đến việc chuyển đổi chiều cuộn hoặc đặt mua nhầm chuẩn mực. Dưới đây là giải đáp chi tiết cho các câu hỏi thường gặp nhất để giúp bạn xử lý sự cố nhanh chóng.

Câu hỏi thường gặp về chuẩn mực Face In và Face Out

1. Tôi mua nhầm cuộn mực Face In, tôi có thể tự cuộn ngược lại thành Face Out để dùng tạm không?

Về lý thuyết là CÓ THỂ, nhưng chuyên gia kỹ thuật Thế Giới Mã Vạch tuyệt đối KHÔNG KHUYÊN DÙNG phương pháp này. Việc tự quấn lại ruy-băng sang một lõi rỗng bằng tay sẽ làm sai lệch hoàn toàn lực căng (Tension) tiêu chuẩn của màng mực. Lực căng không đều là nguyên nhân trực tiếp dẫn đến hiện tượng nhăn ruy-băng, kẹt giấy, hoặc đứt mực khi in, làm hỏng toàn bộ mẻ tem nhãn. Bạn nên tìm hiểu kỹ các lỗi ruy-băng mực mã vạch và cách xử lý chuẩn kỹ thuật để tránh hao hụt vật tư không đáng có.

2. Giá mực Face In và Face Out có khác nhau không?

Hoàn toàn KHÔNG có sự khác biệt về giá. Nếu cùng một chất liệu cấu tạo (Wax, Wax Resin hay Resin), cùng thương hiệu và kích thước, giá thành của ruy-băng Face In và Face Out là bằng nhau. Chiều quấn màng Face In hay Face Out chỉ là một bước thiết lập ở khâu gia công chia cuộn cuối cùng tại xưởng, không làm thay đổi chi phí nguyên vật liệu sản xuất.

3. Mua mực in mã vạch chuẩn Face Out và Face In chất lượng, đúng kích thước ở đâu?

Thế Giới Mã Vạch là đơn vị phân phối đầy đủ các dòng mực in truyền nhiệt chính hãng, cam kết chất lượng phôi mực chuẩn quốc tế. Đặc biệt, chúng tôi sở hữu nhà xưởng cung cấp dịch vụ gia công cắt ruy-băng mực in mã vạch theo mọi kích thước yêu cầu, tùy chỉnh chuẩn Face In hoặc Face Out bám sát theo đúng model máy in của khách hàng. Hãy liên hệ ngay để đội ngũ kỹ thuật hỗ trợ đối chiếu thông số máy chính xác nhất.

4. Làm sao để biết chính xác máy in của tôi bắt buộc dùng mực Face In hay Face Out?

Để xác định chính xác chuẩn mực tương thích mà không sợ rủi ro lắp ngược, bạn nên áp dụng các cách kiểm tra chuẩn kỹ thuật sau:

Cách 1: Thử nghiệm bằng bài test băng keo (An toàn nhất): Nếu máy đang có sẵn cuộn mực cũ in ra nét đẹp, hãy dùng băng keo dính vào mặt ngoài của cuộn mực đó để xác định ngay nó là Face In hay Face Out.
Cách 2: Đọc ký hiệu trực quan trên sơ đồ luồn mực (Ribbon Path): Mở nắp máy in và quan sát tem hướng dẫn dán bên trong thân máy. Thay vì nhìn đường đi của ruy-băng, hãy tìm dòng chữ chỉ dẫn (như Ink-side Out / Ink-side In) hoặc mặt tô đậm/gạch sọc đại diện cho lớp mực trên sơ đồ hình vẽ.
Cách 3: Tra cứu tài liệu kỹ thuật (Datasheet/Manual): Mở file thông số kỹ thuật của dòng máy đang dùng, truy cập mục Ribbon Specifications và kiểm tra dòng thông tin Ribbon wound: Ink-side out (dùng Face Out) hoặc Ink-side in (dùng Face In).
