Hướng dẫn thiết kế tem nhãn với BAWOCO Design chuẩn xác

Cách khởi tạo file mới và cấu hình kích thước tem nhãn chuẩn xác

Việc khởi tạo file mới và cấu hình kích thước tem nhãn trên BAWOCO Design yêu cầu thiết lập không gian làm việc đồng bộ 100% với quy cách vật lý của cuộn decal, giúp máy in nhận diện đúng khổ giấy và bản in không bị tràn viền. Từ góc độ kỹ thuật tại Thế Giới Mã Vạch, việc khai báo sai lệch thông số (dù chỉ 1mm) cũng sẽ khiến thiết bị hiểu sai tỷ lệ, dẫn đến tình trạng bản in bị xô lệch, nội dung tràn viền hoặc in đè lên khoảng cách gap. Hậu quả là hàng loạt tem in ra bị lỗi, hỏng hoàn toàn và không thể sử dụng, gây lãng phí vật tư nghiêm trọng cũng như gián đoạn thời gian vận hành.

Thao tác tạo không gian làm việc mới (Tạo mới)

Thao tác tạo không gian làm việc là bước kích hoạt vùng thiết kế trống trên phần mềm BAWOCO Design, giúp người dùng chuẩn bị sẵn sàng cho việc khai báo thông số tem. Phần mềm được thiết kế với giao diện quản lý đa tab (nhiều thẻ), cho phép thao tác trên nhiều bản thiết kế cùng lúc vô cùng tiện lợi.

Tùy vào trạng thái sử dụng, việc khởi tạo sẽ diễn ra theo hai trường hợp thực tế sau:

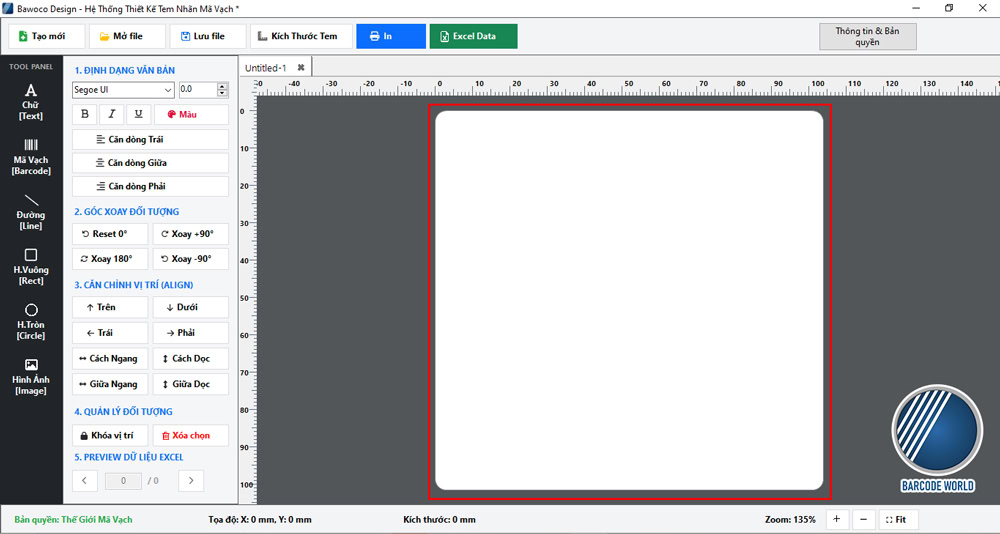

• Trường hợp 1: Khởi động phần mềm lần đầu. Ngay khi nhấp đúp chuột mở phần mềm, hệ thống sẽ tự động hiển thị một không gian làm việc trống mặc định (tab Untitled-1) để bạn có thể bắt tay vào thiết lập ngay.

• Trường hợp 2: Tạo thêm bản thiết kế mới khi đang làm việc. Nếu phần mềm đang mở sẵn một file và bạn muốn tạo thêm dự án khác, chỉ cần nhấp chuột vào nút “Tạo mới” trên thanh công cụ ở góc trái màn hình. Lúc này, phần mềm sẽ tự động mở ra một tab thiết kế thứ 2 nằm song song với tab cũ. Cơ chế này giúp bạn bảo toàn nguyên vẹn dữ liệu đang làm việc mà không cần phải đóng hay lưu đè file hiện tại.

Ngay khi vùng thiết kế mới được kích hoạt thành công, bước quan trọng tiếp theo là tiến hành cấu hình kích thước tem sao cho khớp chính xác với cuộn decal thực tế để tránh các lỗi in ấn.

Hướng dẫn cấu hình kích thước tem khớp với cuộn decal thực tế

Cấu hình kích thước tem nhãn là quá trình khai báo các thông số chiều rộng, chiều cao và khoảng cách lề trên phần mềm sao cho khớp chính xác với cuộn decal vật lý, đảm bảo bản in không bị tràn viền. Để thao tác, người dùng nhấp đúp chuột (Double Click) trực tiếp vào vùng nền tem trắng để mở hộp thoại “Cấu hình Kích thước“. Quá trình này bao gồm 3 tab thiết lập chuyên sâu:

Thiết lập Tab “Khổ giấy”

Tab “Khổ giấy“ đóng vai trò định hình không gian tổng thể của bản in, yêu cầu người dùng khai báo chính xác Chiều rộng tổng (mm), Chiều cao tổng (mm) và hướng in để phần mềm đồng bộ dữ liệu nội suy với thiết bị.

Tại tab này, người dùng cần chú ý điền đúng các thông số vật lý của cuộn giấy:

• Chiều rộng tổng & Chiều cao tổng (mm): Nhập tổng kích thước chiều rộng và chiều cao của phần tem in thực tế (phần tem dùng để lột dán), hoàn toàn không tính phần giấy đế thừa (liner) ở 2 bên mép (tính bằng đơn vị millimeter).
• Định hướng khổ giấy: Tùy chọn Thẳng (Portrait) hoặc Ngang (Landscape). Cài đặt này giúp chiều hiển thị bản vẽ trên màn hình máy tính trùng khớp hoàn toàn với chiều chạy giấy thực tế của máy in.

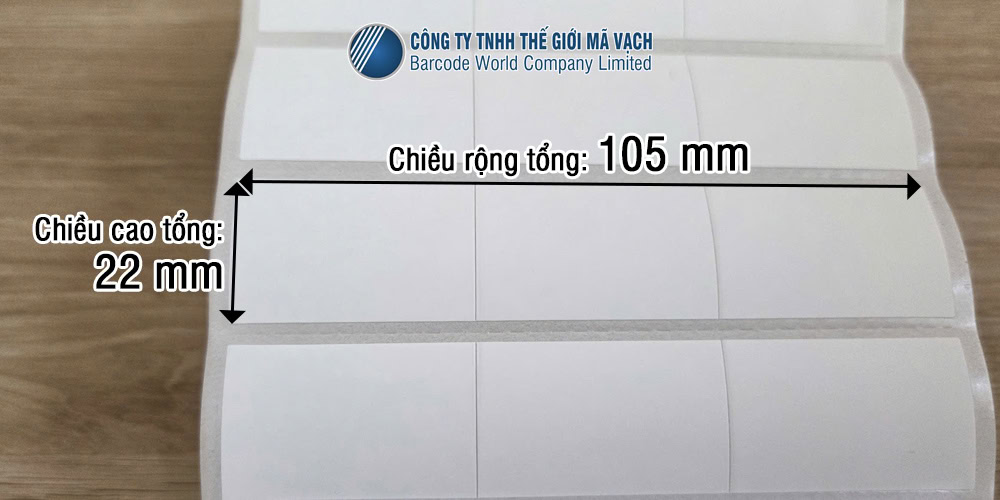

Ví dụ: Với cuộn decal quy cách 3 tem/hàng (kích thước mỗi tem 35x22mm), tổng thông số phần tem lột dán thực tế (đã trừ hoàn toàn lề đế) là 105mm (rộng) x 22mm (cao). Ngay khi khai báo chính xác hai giá trị này, phần mềm sẽ tự động nội suy không gian thiết kế theo đúng tỷ lệ 1:1. (Lưu ý: Thông số 105mm chiều rộng áp dụng cho loại phôi tem bế liền kề, không có khoảng cách/gap ngang ở giữa. Nếu cuộn decal có gap ngang, người dùng cần cộng dồn kích thước gap này vào tổng chiều rộng khai báo).

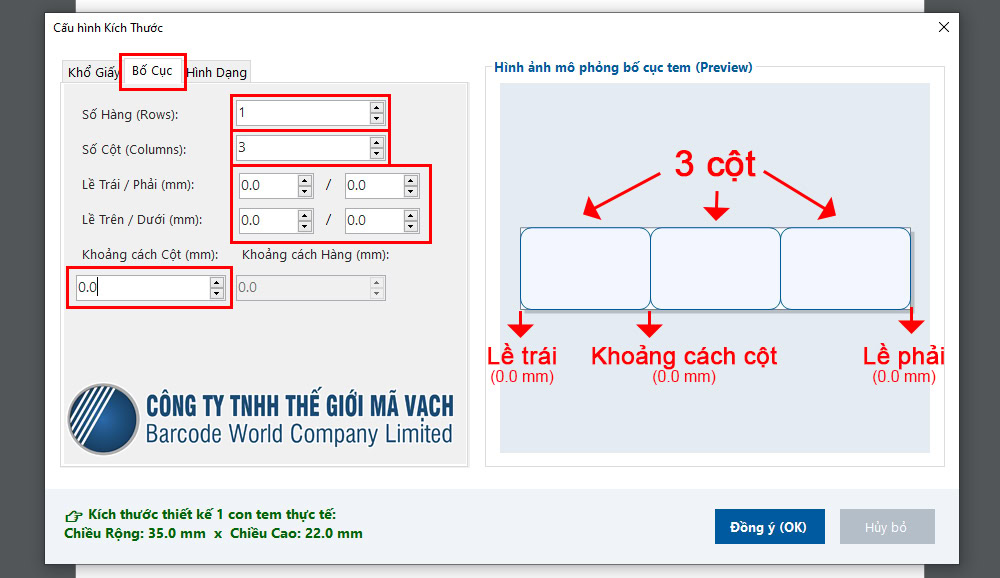

Thiết lập Tab “Bố cục”

Tab “Bố cục“ là khu vực cấu hình quy cách chia tem, nơi người dùng khai báo số lượng hàng, cột, thông số căn lề và khoảng cách (Gap) giữa các tem để hệ thống tự động tính toán vùng in hợp lệ.

Đây là bước quan trọng nhất để tránh lỗi in lệch dòng chữ. Cụ thể, các thông số cần thiết lập bao gồm:

• Số lượng (Rows/Columns): Nhập số hàng và số cột tem xuất hiện trên cùng một mặt cắt ngang của cuộn giấy.
• Căn lề (Margins): Khai báo khoảng cách từ mép tem ngoài cùng đến mép của lớp giấy đế (bao gồm lề Trái/Phải, Trên/Dưới).
• Khoảng cách (Gap): Kích thước khe hở giữa các phôi tem liền kề nhau. Tùy thuộc vào yêu cầu sử dụng, cuộn decal có thể được bế liền kề (không có gap, nhập 0) hoặc có gap (tiêu chuẩn gia công thường dao động ở mức 2mm – 3mm).

Ví dụ: Với cuộn decal quy cách 3 tem/hàng liền kề (kích thước mỗi tem 35x22mm), người dùng thiết lập các thông số: Số Cột là 3, Khoảng cách Cột là 0.0 mm, kết hợp Lề Trái / Phải ở mức 0.0 mm. Ngay khi khai báo, hệ thống sẽ tự động nội suy vùng in hợp lệ và hiển thị chính xác kích thước thiết kế thực tế cho 1 con tem ở góc dưới hộp thoại là 35.0 mm x 22.0 mm.

Thiết lập Tab “Hình dạng”

Tab “Hình dạng“ cung cấp các tùy chọn định dạng đồ họa nhằm mô phỏng trực quan hình dáng của phôi tem vật lý trên phần mềm, hỗ trợ người thiết kế căn chỉnh nội dung thẩm mỹ, chính xác.

Tại khu vực này, giao diện cung cấp các tùy chọn hình dáng tem cơ bản phù hợp với khuôn bế thực tế:

• Hình chữ nhật vuông góc: Áp dụng cho các loại tem tiêu chuẩn, góc cạnh sắc nét.
• Hình chữ nhật bo góc: Áp dụng cho các loại tem thông dụng chống bong tróc mép. Người dùng có thể tùy chỉnh bán kính bo góc (thông thường ở mức 3mm) để bản vẽ sát với thực tế nhất.
• Hình tròn / Bầu dục: Áp dụng cho các loại tem logo, tem trang trí đặc thù.

Ví dụ: Tiếp nối quy cách 3 tem/hàng liền kề (35x22mm) ở các bước trước, do phôi tem thực tế được gia công bế cắt thẳng, người dùng tích chọn tùy chọn “Hình chữ nhật vuông hẳn”. Ngay lập tức, khu vực Hình ảnh mô phỏng bố cục tem (Preview) sẽ hiển thị đồ họa 3 con tem góc vuông liền kề, hoàn toàn đồng nhất với hình ảnh cuộn decal vật lý bên dưới.

Sau khi đã hoàn tất khai báo thông số ở cả 3 tab, người dùng nhấp chọn nút “Đồng ý (OK)“. Hệ thống sẽ ngay lập tức tự động cập nhật và thay đổi không gian làm việc trên phần mềm đúng chuẩn 100% so với con tem thực tế.

📌 Lưu ý kỹ thuật: Đối với quy cách bố cục đa tem (từ 2 tem/hàng trở lên), không gian làm việc trên phần mềm sẽ chỉ hiển thị 1 con tem đại diện để người dùng tập trung thiết kế. Các con tem còn lại trên cùng một hàng sẽ được hệ thống tự động nhân bản và điền dữ liệu đồng bộ ngay khi bạn thực hiện lệnh in.

Sau khi thiết lập thành công không gian làm việc chuẩn xác với quy cách của cuộn decal thực tế, bạn đã có một nền tảng hoàn hảo để bắt tay ngay vào thao tác chèn các đối tượng như văn bản, mã vạch, hình ảnh và hình khối lên phôi tem.

Hướng dẫn chi tiết thao tác thiết kế tem nhãn bằng BAWOCO Design

Quá trình thiết kế tem nhãn bằng BAWOCO Design cung cấp quy trình số hóa toàn diện giúp người dùng thiết lập chuẩn xác các thông số kỹ thuật (văn bản, mã vạch, hình ảnh) trước khi xuất lệnh in. Tại Thế Giới Mã Vạch, chúng tôi khuyến nghị người dùng thực hiện tuần tự các tính năng trên thanh công cụ (Tool Panel) để đảm bảo bản in cuối cùng sắc nét và tương thích hoàn toàn với hệ thống máy in.

Cách chèn và thiết lập thuộc tính chữ (Text) trên tem nhãn

Thao tác chèn và thiết lập thuộc tính chữ (Text) trên phần mềm đóng vai trò định hình lớp thông tin hiển thị (tên hàng, quy cách, NSX…), giúp truyền tải dữ liệu sản phẩm rõ ràng đến người tiêu dùng. Để thao tác thêm mới và tùy chỉnh nội dung văn bản trên tem nhãn, người dùng cần tuân thủ trình tự thực hiện bao gồm:

1. Khởi tạo đối tượng văn bản mặc định trên vùng thiết kế.
2. Cấu hình nguồn dữ liệu đầu vào (tĩnh hoặc động) và các ký hiệu chuyên ngành.
3. Tùy chỉnh định dạng font, kích cỡ để tối ưu bố cục hiển thị.

Bước 1: Khởi tạo đối tượng văn bản

Tại giao diện làm việc, người dùng nhấp chọn công cụ “Chữ [Text]“ trên thanh Tool Panel bên trái. Ngay lập tức, một chuỗi ký tự mặc định mang nội dung “Sample Text” sẽ xuất hiện trực tiếp trên vùng nền thiết kế trắng.

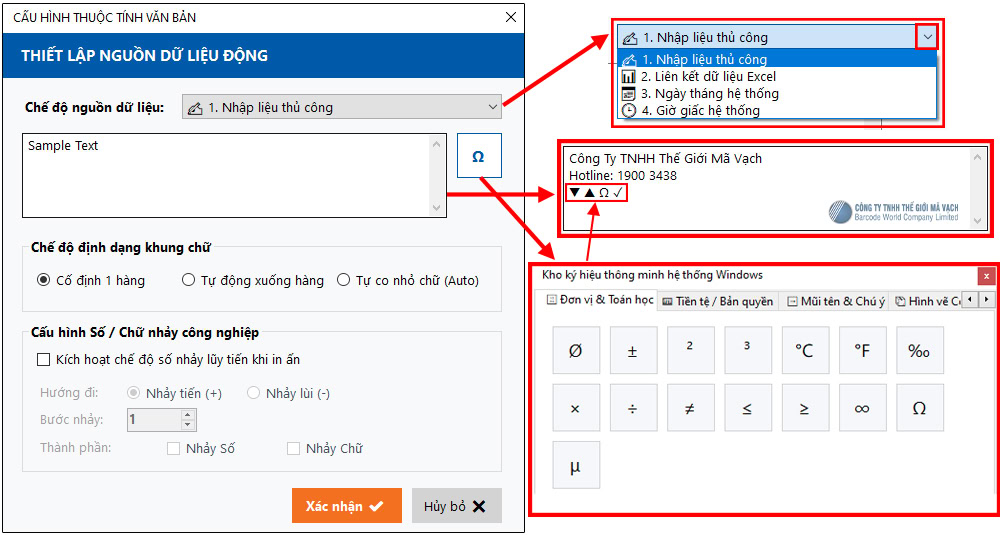

Bước 2: Cấu hình nguồn dữ liệu văn bản và Ký hiệu đặc biệt

Người dùng thực hiện thao tác nhấp đúp chuột (Double Click) trực tiếp vào khung “Sample Text” để mở hộp thoại “Cấu hình thuộc tính văn bản“. Tại đây, hệ thống cung cấp các thiết lập chuyên sâu:

• Chế độ nguồn dữ liệu: Chọn “Nhập liệu thủ công” cho các nội dung tĩnh (Tên sản phẩm, thành phần). Đặc biệt với các loại tem NSX/HSD, tính năng lấy dữ liệu động (chèn tự động Ngày/Giờ hệ thống hoặc Kết nối Excel) sẽ giúp tối ưu hóa thời gian, loại bỏ hoàn toàn thao tác nhập tay hằng ngày.
• Khung nhập dữ liệu Text: Xoá nội dung “Sample Text” và điền nội dung cần hiển thị trên tem vào ô trắng.
• Tích hợp Kho ký hiệu thông minh (Symbol Library): Nhấp vào biểu tượng nút Omega (Ω) để mở kho ký tự kỹ thuật đồng bộ từ Windows (như °C, °F, Ø, ±, Ω, μ). Chức năng này thể hiện tính chuyên nghiệp cao khi thiết kế tem thông số máy móc, tem trang sức, giúp triệt tiêu hoàn toàn lỗi font chữ.

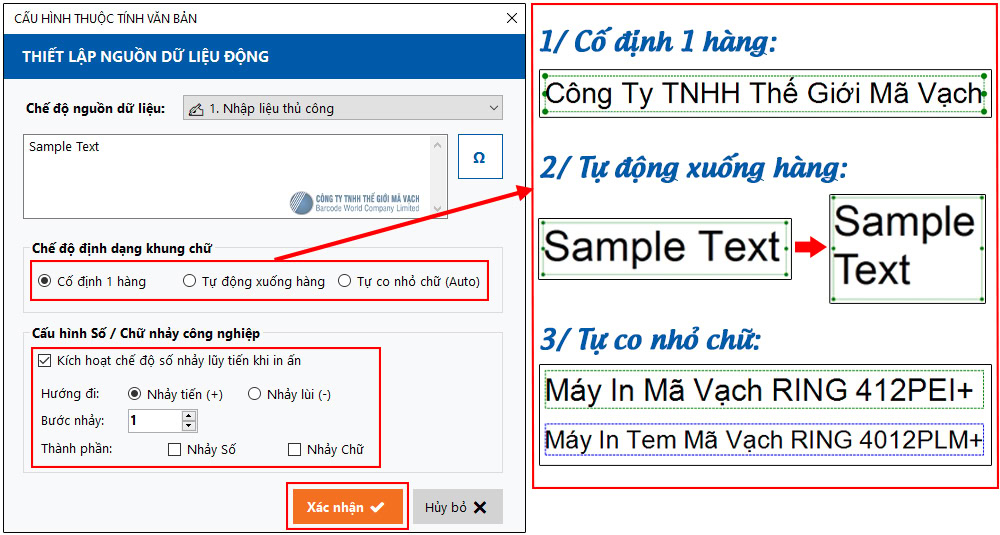

• Chế độ định dạng khung chữ:
  • Cố định 1 hàng: Chữ sẽ luôn hiển thị ở dạng 1 hàng khi thu phóng khung chữ.
  • Tự động xuống hàng (Wrap text): Chữ sẽ tự động xuống hàng khi thu khung chữ (kích thước chữ giữ nguyên).
  • Tự co nhỏ chữ (Auto): Chữ sẽ tự động co/giãn (theo tỷ lệ) để hiển thị toàn bộ thông tin trong khung chữ (rất giá trị khi liên kết dữ liệu Excel có trường thông tin dài ngắn khác nhau).
• Cấu hình Số/Chữ nhảy công nghiệp: Đánh dấu vào ô “Kích hoạt chế độ số nhảy lũy tiến khi in ấn” nếu doanh nghiệp cần nghiệp vụ quản lý số Serial hoặc lô hàng tuần tự. (Tính năng này sẽ được phân tích chi tiết ở phần dưới)

Sau khi cấu hình, nhấn nút “Xác nhận” để hệ thống ghi nhận thông số và hiển thị thông tin ra vùng thiết kế màu trắng.

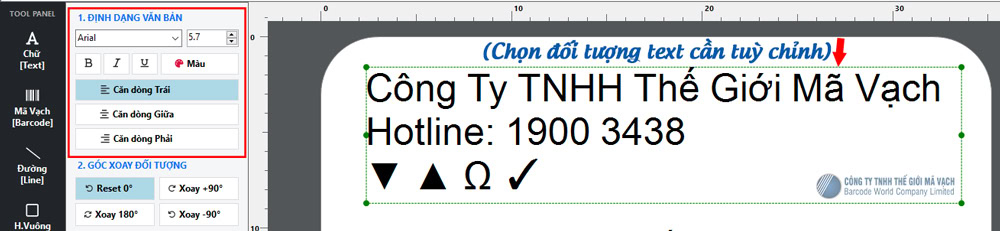

Bước 3: Tùy chỉnh định dạng hiển thị (Formatting)

Để trau chuốt giao diện, người dùng quay lại khu vực “1. Định dạng văn bản“ ở cột Tool Panel bên trái. Hệ thống cho phép thay đổi Font chữ (hỗ trợ các font hệ thống chuẩn), tăng giảm Kích cỡ, đổi Màu sắc, áp dụng kiểu chữ (In đậm, In nghiêng, Gạch chân) và căn lề (Trái, Giữa, Phải) để đồng bộ với bố cục tổng thể của chiếc tem.

Lưu ý: Để tuỳ chỉnh định dạng đối tượng text nào hãy chọn vào đối tượng đó.

Sau khi hoàn thiện các lớp dữ liệu văn bản, thao tác quan trọng tiếp theo để cấu trúc một con tem hoàn chỉnh là tiến hành chèn và cấu hình mã vạch (1D, QR Code) chuẩn quốc tế nhằm phục vụ khâu quét mã quản lý.

Cách chèn và cấu hình mã vạch (1D, QR Code) chuẩn quốc tế

Thao tác cấu hình mã vạch trong phần mềm đóng vai trò mã hóa chuỗi dữ liệu thành các chuẩn mã vạch quốc tế (1D, 2D), đảm bảo mọi thiết bị máy quét mã vạch đều có thể giải mã thông tin nhanh chóng và chính xác 100%.

Để chèn và thiết lập mã vạch đúng tiêu chuẩn kỹ thuật, kỹ thuật viên cần thực hiện theo luồng thao tác gồm 4 bước: Khởi tạo đối tượng > Cấu hình chuyên sâu > Thiết lập thông số > Hoàn tất cấu hình.

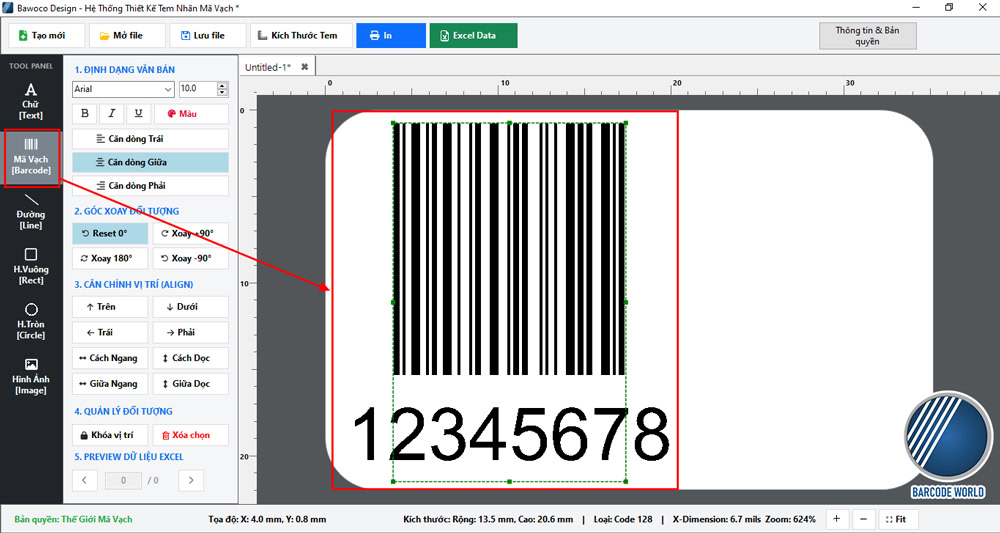

Bước 1: Khởi tạo đối tượng mã vạch

Trên thanh Tool Panel bên trái, người dùng nhấp chọn công cụ “Mã vạch [Barcode]“. Một mã vạch minh họa mặc định sẽ hiển thị trực tiếp trên không gian làm việc.

Bước 2: Mở bảng cấu hình chuyên sâu

Thực hiện nhấp đúp chuột (Double Click) vào mã vạch vừa tạo. Hộp thoại “Cấu hình đối tượng Mã vạch” sẽ xuất hiện với 3 Tab chức năng riêng biệt để kiểm soát định dạng, gồm:

1. Mã Vạch
2. Chữ Đọc Được
3. Nguồn Dữ Liệu

Bước 3: Thiết lập thông số tại 3 Tab chức năng

Việc cấu hình chi tiết các thông số tại 3 Tab chức năng dưới đây sẽ quyết định trực tiếp đến định dạng hình học, nội dung giải mã và nguồn dữ liệu của chiếc mã vạch:

Tab 1 – Mã Vạch (Định dạng & Kích thước): Khu vực thiết lập Cấu hình kích thước hình học và các tùy biến mã hóa chuyên sâu:

• Loại mã vạch: Lựa chọn chuẩn mã vạch phù hợp với yêu cầu quản lý (Code 128, Code 39, EAN-13, UPC-A hoặc QR Code, PDF417, Data Matrix).
• Độ rộng sọc & Chiều cao sọc: Tùy chỉnh kích thước dải mã vạch. Hệ thống tích hợp tính năng quy đổi tự động thông số độ rộng sọc ra chuẩn kỹ thuật (mils và mm) ở ngay bên cạnh (ví dụ: độ rộng 4 tương đương 13.33 mils / 0.34 mm), giúp người dùng dễ dàng đối chiếu độ nét thiết bị quét.
• Tùy chọn bổ sung: Giao diện hiển thị thông minh, tự động thay đổi tùy theo loại mã vạch được chọn. Ví dụ: Cung cấp tùy chọn “Hiển thị ký tự bắt đầu/kết thúc (*) cho Code 39” đối với chuẩn Code 39, hoặc cho phép tinh chỉnh thông số “Vạch dôi ra (mm)” đối với chuẩn EAN-13.
• Đặc biệt, hệ thống luôn mặc định kích hoạt tính năng “Tự động tính toán số kiểm tra chuẩn quốc tế”. Điều này đảm bảo cấu trúc dải sọc sinh ra hoàn toàn đúng chuẩn, tránh tuyệt đối lỗi không quét được dữ liệu.

Tab 2 – Chữ Đọc Được (Human Readable Text): Khu vực thiết lập Định vị dòng chữ hiển thị, cung cấp các tùy biến chi tiết sau:

• Tích chọn ô “Kích hoạt hiển thị chữ kèm theo mã vạch” để bật dải ký tự giải mã.
• Vị trí đặt chữ: Tùy chọn đặt chuỗi ký tự nằm ở Dưới sọc mã vạch hoặc Trên sọc mã vạch.
• Căn lề dòng: Cho phép căn chỉnh vị trí chữ lệch sang Trái, canh Giữa hoặc lệch Phải so với dải mã vạch.
• Khoảng cách: Nhập thông số để tinh chỉnh khe hở (theo chiều dọc) giữa dải sọc và dòng chữ, giúp tối ưu tính thẩm mỹ cho tổng thể con tem.

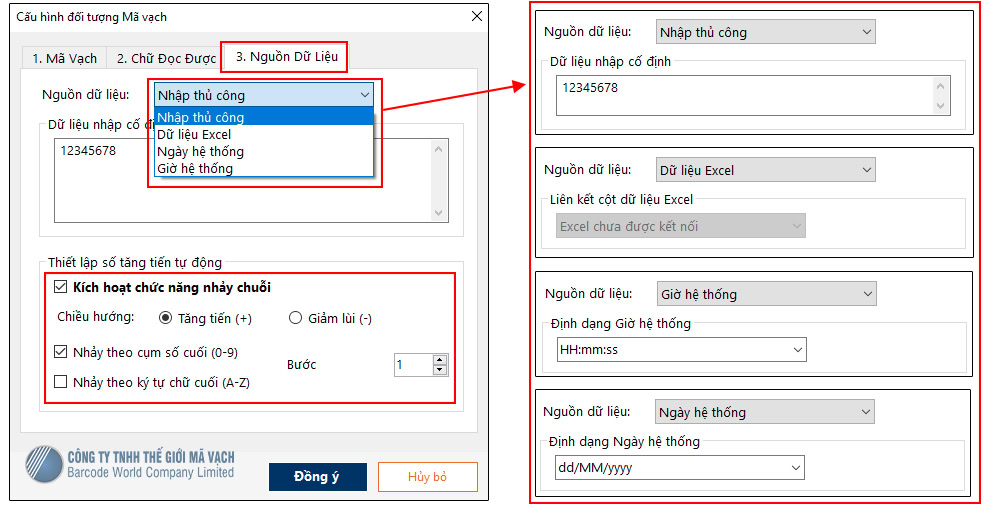

Tab 3 – Nguồn Dữ Liệu: Khu vực quản lý nội dung mã hóa, cung cấp menu thả xuống để người dùng thiết lập Nguồn dữ liệu phù hợp:

• Nguồn Dữ Liệu: Xổ các lựa chọn nhập liệu theo nhu cầu sử dụng thực tế
  • Nhập thủ công: Điền trực tiếp nội dung mã vạch tĩnh vào khung Dữ liệu nhập cố định.
  • Dữ liệu Excel: Trích xuất dữ liệu động thông qua menu Liên kết cột dữ liệu Excel.
  • Ngày hệ thống / Giờ hệ thống: Tự động lấy thời gian thực từ máy tính. Người dùng có thể thiết lập Định dạng Ngày hệ thống (ví dụ: dd/MM/yyyy) hoặc Định dạng Giờ hệ thống (ví dụ: HH:mm:ss) để mã vạch quét ra chuẩn cấu trúc mong muốn.
  • Khu vực Thiết lập số tăng tiến tự động: Phục vụ nghiệp vụ in ấn lô hàng Serial. Khi tích chọn “Kích hoạt chức năng nhảy chuỗi”, phần mềm sẽ mở khóa các tùy biến chuyên sâu:
    • Chiều hướng: Lựa chọn bộ đếm Tăng tiến (+) để cộng dồn hoặc Giảm lùi (-) để trừ lùi.
    • Kiểu nhảy: Đánh dấu chọn Nhảy theo cụm số cuối (0-9) hoặc Nhảy theo ký tự chữ cuối (A-Z).
    • Bước: Khai báo thông số để thiết lập khoảng cách nhảy giữa các tem liền kề.

Bước 4: Hoàn tất cấu hình

Sau khi đã thiết lập xong các thông số, người dùng nhấn nút “Đồng ý”. Hệ thống sẽ tự động cập nhật và kết xuất mã vạch hoàn chỉnh trên không gian làm việc.

Bên cạnh văn bản và mã vạch, việc đưa logo thương hiệu sắc nét lên tem cũng là một yêu cầu bắt buộc; thao tác này đòi hỏi những lưu ý đặc biệt về đồ họa mà chúng ta sẽ tìm hiểu ngay trong cách chèn logo công ty và xử lý hình ảnh chuẩn cho máy in nhiệt.

Cách chèn logo công ty và xử lý hình ảnh chuẩn cho máy in nhiệt

Tính năng chèn hình ảnh trên phần mềm cung cấp công cụ xử lý thuật toán Dither chuyên sâu, giúp chuyển đổi logo đa sắc thành dải hạt tram trắng đen sắc nét nhằm tương thích hoàn toàn với đầu in nhiệt của máy in mã vạch.

Để xử lý hình ảnh tối ưu, đặc biệt tránh tình trạng bệt màu khi in ấn qua ruy băng mực, quá trình chèn logo cần tuân thủ 3 bước: Tải hình ảnh > Căn chỉnh > Cấu hình.

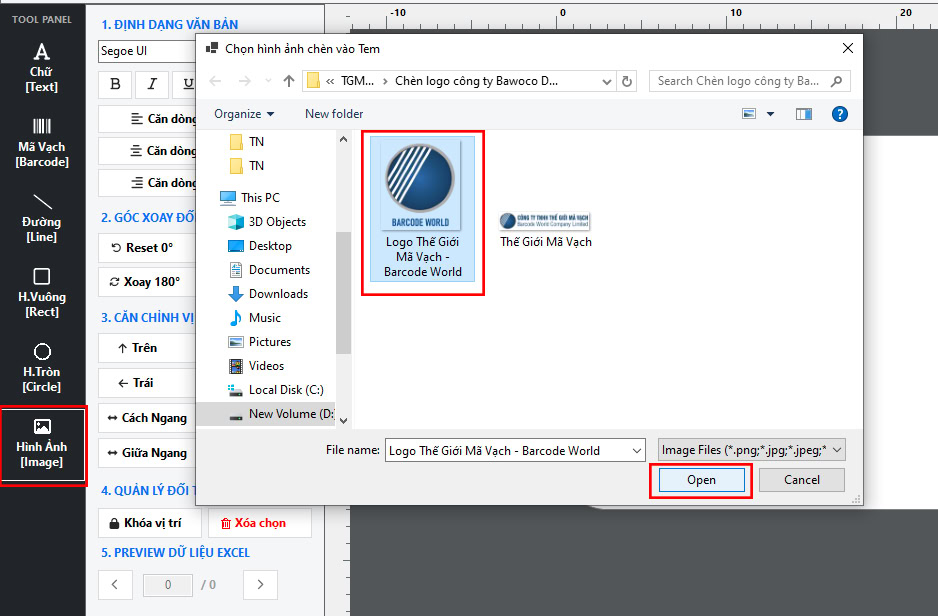

Bước 1: Tải hình ảnh lên vùng thiết kế

Người dùng tiến hành đưa đồ họa vào phần mềm theo trình tự thao tác sau:

• Chọn công cụ: Nhấp chuột vào biểu tượng “Hình ảnh [Image]” trên thanh Tool Panel.
• Duyệt tệp tin: Khi cửa sổ hệ thống hiện lên, tìm đến thư mục đang lưu trữ file logo thương hiệu trên máy tính.
• Chèn hình ảnh: Nhấp chọn file logo (hệ thống hỗ trợ các định dạng ảnh tiêu chuẩn) và nhấn nút “Open”. Ngay lập tức, logo sẽ được hiển thị trực tiếp trên không gian thiết kế tem.

Bước 2: Căn chỉnh kích thước trực quan

Thao tác căn chỉnh kích thước trực quan giúp người dùng dễ dàng thu phóng và định vị logo phù hợp với bố cục tem thông qua hệ thống các điểm neo (node) màu xanh lá cây bao quanh viền ảnh:

• Thu phóng đồng tỷ lệ: Click và giữ các điểm neo ở 4 góc vuông, sau đó kéo thả để thay đổi kích thước logo mà không làm biến dạng hay méo hình.
• Co giãn theo một hướng: Click và giữ các điểm neo ở giữa các cạnh (trên, dưới, trái, phải) để kéo giãn hoặc nén hình ảnh theo một chiều duy nhất.
• Di chuyển vị trí (Drag & Drop): Nhấp chuột trực tiếp vào logo, giữ và kéo thả đến khu vực mong muốn trên bản thiết kế một cách nhanh chóng.

Bước 3: Cấu hình thông số hình ảnh chuyên sâu

Thực hiện nhấp đúp chuột (Double Click) vào hình ảnh để mở hộp thoại “Cấu hình Hình Ảnh” và điều chỉnh:

• Kích thước chính xác: Khai báo thông số Chiều rộng (mm) và Chiều cao (mm). Khuyến nghị tích chọn ô “Khóa tỷ lệ khung hình (Chỉ nhập Chiều rộng)” để phần mềm tự động nội suy chiều cao, tránh tình trạng logo bị biến dạng.
• Xử lý hình ảnh in nhiệt (Dither – Trắng Đen): Đây là thiết lập kỹ thuật quan trọng nhất. Do máy in mã vạch công nghiệp sử dụng công nghệ in nhiệt, nếu để nguyên logo đa sắc, bản in thực tế sẽ bị bệt đen nguyên khối. Việc tích chọn tính năng này giúp phần mềm tự động chuyển đổi đồ họa thành dải hạt tram trắng đen, đảm bảo hình ảnh xuất ra sắc nét, tương phản tốt kể cả trên các dòng máy in tiêu chuẩn 203dpi.
• Quản lý lớp (Layer): Sử dụng lệnh “Đưa lên trên cùng” hoặc “Đưa xuống dưới cùng” để xử lý các lớp đồ họa không bị che khuất lẫn nhau.
• Nhấn “Lưu” để hoàn tất.

Cách vẽ đường thẳng, tạo khung viền và các khối hình học

Các khối hình học (Đường thẳng, Hình vuông, Hình tròn) sở hữu chức năng phân vùng dữ liệu không gian, tạo ra khung giới hạn logic giúp nâng cao tính thẩm mỹ và định hướng luồng thông tin dễ đọc hơn cho tem nhãn.

Việc phác thảo và tinh chỉnh tỷ lệ các khối hình học trên không gian thiết kế được tiến hành thông qua các thao tác: Chọn công cụ và thao tác vẽ > Cấu hình thuộc tính hình khối.

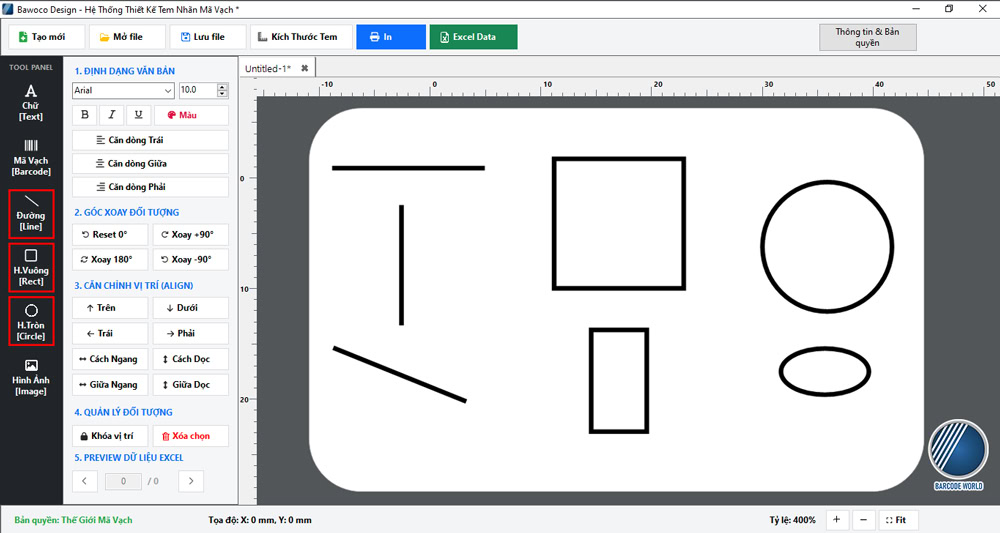

Bước 1: Chọn công cụ và thao tác vẽ

Tùy vào nhu cầu thiết kế, người dùng nhấp chọn công cụ tương ứng trên thanh Tool Panel bên trái:

• Đường [Line]: Dùng để vẽ các đường gạch phân cách.
• H.Vuông [Rect]: Dùng để vẽ khung viền bao quanh dữ liệu.
• H.Tròn [Circle]: Dùng để vẽ khung tròn/bầu dục.

Sau khi chọn công cụ, đưa con trỏ chuột ra vùng thiết kế, click và kéo rê để phác thảo kích thước khối.

💡 Mẹo thao tác: Khi kéo rê chuột, hãy nhấn giữ phím Shift để vẽ ra đường thẳng tắp (chuẩn ngang/dọc), hình vuông đều hoặc hình tròn hoàn hảo.

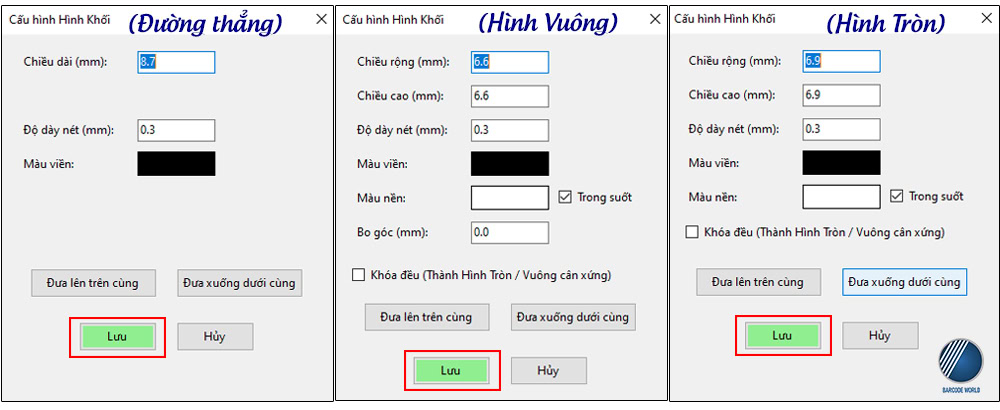

Bước 2: Cấu hình thuộc tính hình khối

Thực hiện nhấp đúp chuột (Double Click) vào đồ họa vừa vẽ để mở hộp thoại “Cấu hình Hình Khối“. Tùy thuộc vào loại hình, phần mềm cung cấp các tinh chỉnh tương ứng:

• Đường thẳng (Line):
  • Thuộc tính: Chiều dài (mm), Độ dày nét (mm) và Màu viền.
  • Ứng dụng: Thiết lập các đường gạch chân hoặc phân chia phân vùng bố cục tem nhãn.
• Hình chữ nhật và Hình vuông (Rectangle/Square):
  • Thuộc tính cơ bản: Chiều rộng (mm), Chiều cao (mm) và Độ dày nét (mm).
  • Nền “Trong suốt”: Tùy chọn tạo khung viền rỗng, giúp không che khuất dữ liệu (text/mã vạch) nằm bên trong.
  • Bo góc (mm): Hỗ trợ làm cong các góc vuông, mang lại thiết kế khung viền mềm mại và chuyên nghiệp.
• Hình tròn và Hình bầu dục (Circle/Ellipse):
  • Thuộc tính cơ bản: Chiều rộng (mm), Chiều cao (mm) và Độ dày nét (mm)
  • Nền “Trong suốt”: Tùy chọn tạo khung viền rỗng, giúp không che khuất dữ liệu (text/mã vạch) nằm bên trong.
• Tính năng chung:
  • Tính năng “Khóa đều”: Tự động cân bằng tỷ lệ (Thành Hình Tròn/Vuông cân xứng). Hệ thống sẽ thiết lập ra một hình tròn tuyệt đối về mặt hình học mà không cần người dùng căn chỉnh thủ công.
  • Quản lý lớp: Điều chỉnh thứ tự ưu tiên hiển thị của hình khối trên không gian làm việc bằng lệnh “Đưa lên trên cùng” hoặc “Đưa xuống dưới cùng” để sắp xếp các lớp đồ họa không che khuất nhau.

Sau khi tinh chỉnh, nhấn “Lưu” để áp dụng.

Cách căn chỉnh bố cục và quản lý đối tượng thiết kế trên tem nhãn

Bộ công cụ dùng chung (Global Tools) cung cấp tập hợp các lệnh xoay góc, căn lề và khóa lớp (layer), hỗ trợ quản trị hàng loạt đối tượng đồ họa nhằm tạo ra bố cục tem nhãn cân xứng và đồng nhất.

Thao tác quét chuột (drag) hoặc giữ phím Shift để chọn nhiều đối tượng là bước cơ bản đầu tiên trước khi người dùng ứng dụng các lệnh căn chỉnh chuyên nghiệp dưới đây:

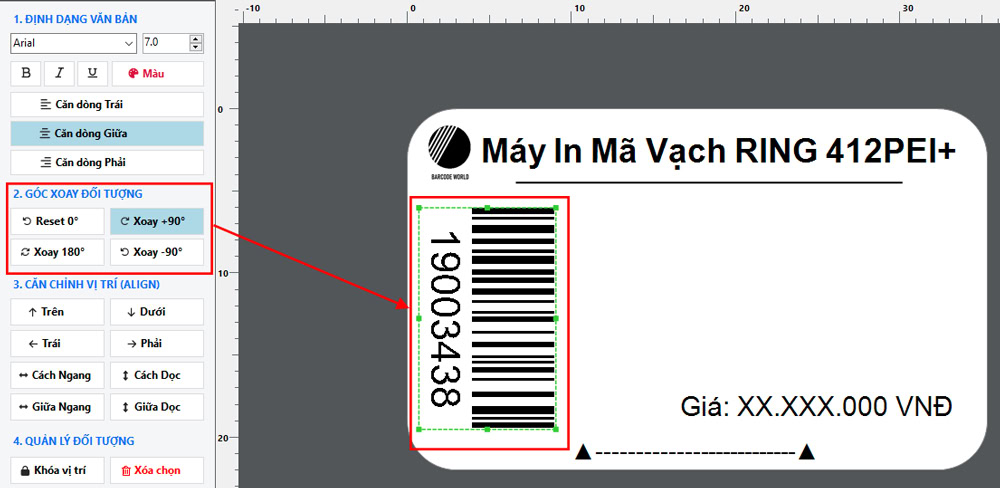

2. Góc xoay đối tượng (Rotation):

Tính năng này hỗ trợ xoay đối tượng đồ họa để phù hợp với chiều dán tem thực tế lên bề mặt sản phẩm. Nhấp chọn đối tượng và áp dụng linh hoạt các lệnh: Xoay +90°, Xoay -90°, Xoay 180°, hoặc đưa về trạng thái gốc (Reset 0°).

3. Căn chỉnh vị trí (Align):

Công cụ tối ưu không gian đắc lực giúp dàn đều các khoảng cách các đối tượng trên bản thiết kế. Người dùng thực hiện quét khối (kéo rê chuột) hoặc giữ phím Shift để chọn nhiều đối tượng cần căn chỉnh cùng lúc, sau đó sử dụng các công cụ thích hợp gồm:

• Căn lề chuẩn xác: Sử dụng các lệnh ↑ Trên, ↓ Dưới, ← Trái, hoặc → Phải. Hệ thống sẽ căn chỉnh 2 hoặc nhiều đối tượng bằng nhau theo các lề tương ứng. (Lưu ý: Chuẩn lề sẽ luôn được lấy theo vị trí của đối tượng được nhấp chọn đầu tiên).

• Dàn đều khoảng cách: Dùng lệnh ↔ Cách Ngang hoặc ↕ Cách Dọc (tính năng này chỉ khả dụng khi chọn từ 3 đối tượng trở lên). Phần mềm sẽ tự động giãn khoảng cách các đối tượng đều nhau theo chiều ngang hoặc chiều dọc, với vùng giãn cách được giới hạn bởi 2 đối tượng nằm ở ngoài cùng.

• Đưa vào tâm: Dùng lệnh ↔ Giữa Ngang hoặc ↕ Giữa Dọc để đưa các đối tượng được chọn vào vị trí trung tâm tuyệt đối so với trục ngang/dọc của vùng thiết kế màu trắng.

4. Quản lý đối tượng:

Nhóm lệnh quản lý đối tượng cung cấp các tùy chọn kiểm soát trạng thái của từng thành phần đồ họa, giúp người dùng bảo vệ cấu trúc bố cục hoặc dọn dẹp không gian thiết kế tem nhãn một cách tối ưu thông qua hai chức năng chính:

• Khóa vị trí: Khi một nhóm đối tượng (ví dụ: cụm Text Tiêu đề và Đường thẳng phân cách) đã được căn chỉnh chuẩn xác, người dùng nên quét khối chọn tất cả và nhấn nút Khóa vị trí (biểu tượng ổ khóa). Lúc này, hệ thống sẽ hiển thị hộp thoại thông báo “Đã gộp nhóm (Group) thành công!”, bạn chỉ cần nhấn OK để xác nhận. Lệnh này sẽ đóng băng khoảng cách tương đối giữa các thành phần, cho phép bạn thoải mái kéo chuột di chuyển toàn bộ cụm đồ họa đi nơi khác mà không làm xô lệch cấu trúc đã thiết lập ban đầu.

• Xóa chọn: Lệnh dọn dẹp nhanh nhằm loại bỏ các dữ liệu lỗi hoặc đồ họa dư thừa khỏi bản phác thảo. Chỉ cần nhấp chọn đối tượng và nhấn nút Xóa chọn (biểu tượng thùng rác màu đỏ).

Lưu ý: Ngay phía dưới khu vực quản lý đối tượng này chính là tab “5. PREVIEW DỮ LIỆU EXCEL“ – công cụ đóng vai trò như một bước đệm kiểm thử quan trọng, hỗ trợ doanh nghiệp rà soát dữ liệu trước khi bước vào tính năng tự động hóa in ấn hàng loạt sẽ được Thế Giới Mã Vạch phân tích chi tiết ở phần tiếp theo.

Làm thế nào để in tem nhãn hàng loạt chứa dữ liệu biến đổi?

Phần mềm BAWOCO Design sở hữu khả năng in ấn hàng loạt dữ liệu biến đổi giúp tự động hóa quá trình xuất bản hàng ngàn mẫu tem nhãn với nội dung khác nhau.

Hệ thống này không chỉ dừng lại ở việc thiết kế tem tĩnh cơ bản, mà còn là công cụ mạnh mẽ hỗ trợ các doanh nghiệp quản lý kho bãi, chuỗi cung ứng thông qua hai tính năng tự động hóa cốt lõi, gồm: “Trích xuất và liên kết cơ sở dữ liệu Excel” và “Cấu hình in tem số nhảy, mã vạch nhảy tự động”.

Tính năng trích xuất và liên kết cơ sở dữ liệu Excel

Tính năng liên kết dữ liệu Excel ứng dụng cơ chế ánh xạ thông minh, cho phép hệ thống đồng bộ trực tiếp hàng ngàn dòng dữ liệu từ bảng tính vào các trường văn bản, mã vạch.

Quá trình thiết lập liên kết Excel BAWOCO Design đóng vai trò quyết định trong việc số hóa quy trình in ấn với các đặc điểm cụ thể:

• Cơ chế hoạt động: Tự động trích xuất các trường dữ liệu (Tên sản phẩm, mã SKU, Giá bán, Hạn sử dụng) từ tệp định dạng .xls hoặc .xlsx và đổ thẳng vào không gian thiết kế mà không làm vỡ cấu trúc tem.
• Lợi ích: Có khả năng xử lý danh mục hàng hóa khổng lồ chỉ trong vài giây. Điều này giúp loại bỏ hoàn toàn phương pháp nhập liệu thủ công, triệt tiêu 100% rủi ro sai sót do con người, đồng thời tối ưu hóa thời gian xuất bản tem nhãn cho các hệ thống kho bãi, siêu thị.

Bên cạnh việc trích xuất các dữ liệu tĩnh có sẵn từ tệp Excel, phần mềm còn hỗ trợ doanh nghiệp tự động tạo ra các chuỗi ký tự biến thiên liên tục thông qua tính năng cấu hình in tem số nhảy, mã vạch nhảy tự động.

Tính năng cấu hình in tem số nhảy, mã vạch nhảy tự động

Chức năng tạo tem số nhảy sử dụng bộ đếm (Counter) hoạt động độc lập để tự động sinh ra các chuỗi ký tự tăng hoặc giảm dần theo chu kỳ lập trình sẵn.

Việc cấu hình in tem số nhảy BAWOCO Design cung cấp giải pháp kiểm soát định danh sản phẩm với tính ứng dụng cao:

• Vận hành độc lập: Bộ đếm tự động tính toán và nhảy số thứ tự (hỗ trợ cả chữ và số) dựa trên bước nhảy do kỹ thuật viên thiết lập.
• Ứng dụng thực tiễn: Đây là công cụ tiêu chuẩn bắt buộc đối với các nghiệp vụ quản lý sản xuất, đặc biệt khi in tem bảo hành, cấp phát số Serial cho thiết bị điện tử, hoặc kiểm soát các lô hàng tuần tự. Tính năng này đảm bảo tuyệt đối không xảy ra tình trạng trùng lặp mã vạch gây rối loạn cơ sở dữ liệu.

Sau khi đã thiết lập xong các tính năng tự động hóa dữ liệu biến đổi, bước cuối cùng để biến bản phác thảo trên màn hình thành những chiếc tem nhãn thực tế chính là thao tác lưu trữ tệp và cấu hình thông số xuất bản chuẩn xác.

Cách lưu file thiết kế và thiết lập lệnh in ấn chuẩn xác

Thao tác lưu trữ và thiết lập lệnh in là bước kiểm duyệt cuối cùng nhằm đảm bảo thành phẩm tem nhãn xuất ra chính xác so với bản thiết kế mô phỏng.

Việc chuẩn hóa quy trình từ khâu lưu tệp đến khi kích hoạt máy in giúp bảo toàn nguyên vẹn cấu trúc dữ liệu, đồng thời hình thành thói quen xem trước bản in (Preview) nhằm hạn chế tối đa rủi ro lãng phí vật tư mực, giấy.

Thao tác lưu trữ tệp thiết kế định dạng chuẩn (.bwc)

Thao tác lưu tệp thiết kế sử dụng *định dạng .bwc chuyên dụng để đóng gói và bảo vệ toàn bộ tệp đồ họa an toàn trên hệ thống.

Người dùng cần tuân thủ trình tự lưu trữ tệp định dạng .bwc theo luồng thao tác thực tế sau đây:

• Mở lệnh lưu trữ: Click chọn nút “Lưu file” trên thanh công cụ chính. Hệ thống sẽ hiển thị cửa sổ điều hướng để bạn lựa chọn thư mục lưu trữ trên máy tính.
• Áp dụng quy tắc đặt tên: Tại trường nhập tên, Thế Giới Mã Vạch khuyến nghị người dùng đặt tên file theo cấu trúc khoa học (Ví dụ: TenSanPham_KichThuocTem_NgayThang). Thao tác này giúp tối ưu quy trình phân loại, tìm kiếm và tái sử dụng phôi tem nhanh chóng cho các đợt in tiếp theo.
• Xác nhận định dạng: Đảm bảo phần mềm đã nhận diện đúng định dạng chuyên dụng Bawoco Design File (*.bwc). Sau đó, nhấn nút “Save” để hoàn tất quá trình lưu trữ.

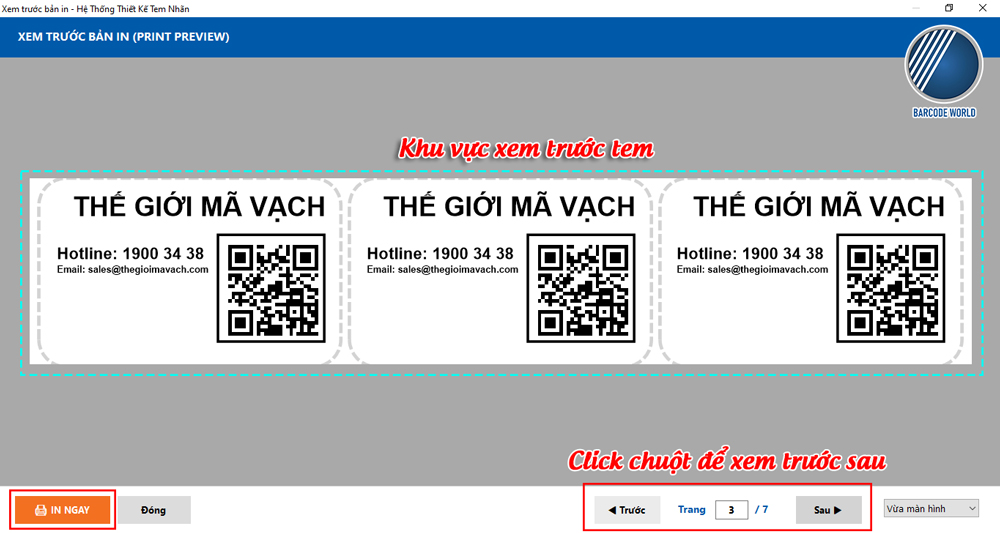

Cấu hình lệnh in (Print Setup) và Xem trước bản in (Preview)

Quá trình cấu hình lệnh in đóng vai trò chuyển đổi dữ liệu đồ họa trên máy tính thành ngôn ngữ mã vạch để truyền tải ra khổ giấy thực tế. Các bước thiết lập thông số tại phần mềm thiết kế tem nhãn BAWOCO Design trên hộp thoại CẤU HÌNH IN ẤN (PRINT SETUP) yêu cầu độ chính xác tuyệt đối nhằm đảm bảo chất lượng thành phẩm:

• Mở bảng cấu hình và Chọn thiết bị (Printer Settings): Nhấp chọn nút “In” (biểu tượng máy in) trên thanh công cụ để mở hộp thoại. Tại khu vực Máy in (Printer Settings), xổ menu trường Tên máy in và lựa chọn đúng thiết bị phần cứng đang kết nối (ví dụ: Ring 412PEI+,…).
• Khai báo số lượng (Quantity Options): Nhập chính xác số lượng tem nhãn cần xuất bản vào trường dữ liệu Số bản sao (Mặc định). (Ngoài ra, hệ thống cũng cung cấp trường Số lượng biến đổi (Serial) ngay bên cạnh để phục vụ cho nghiệp vụ in tem số nhảy).

• Kiểm duyệt bố cục (Preview): Trước khi in hàng loạt, người dùng bắt buộc phải click nút “Xem trước (Preview)” (nút màu xanh dương). Màn hình sẽ mô phỏng 100% bố cục lề in và khoảng cách tem trên khổ giấy vật lý, giúp kỹ thuật viên phát hiện và xử lý sớm tình trạng in lệch trước khi chạy máy.
• Thực thi lệnh in: Sau khi bản xem trước đã đạt tiêu chuẩn hiển thị, nhấn nút “In ngay (Print)” (nút màu cam) để hoàn thành toàn bộ chu trình sử dụng phần mềm thiết kế tem nhãn BAWOCO Design.

Dù thao tác lưu tệp và xuất lệnh in đã khép lại toàn bộ quy trình thiết kế chuẩn xác, nhưng để tối ưu hóa trải nghiệm và xử lý nhanh các vướng mắc kỹ thuật có thể phát sinh trong quá trình sử dụng phần mềm, bạn đừng bỏ qua những thông tin giải đáp quan trọng ngay dưới đây.

Các câu hỏi thường gặp (FAQ) khi thiết kế tem nhãn bằng BAWOCO Design

Trong quá trình thao tác và cấu hình hệ thống, người dùng có thể gặp một số vướng mắc kỹ thuật. Dưới đây là giải đáp chi tiết từ Thế Giới Mã Vạch cho các vấn đề phổ biến nhất:
