Bế tem mã vạch là gì? Phân biệt các chuẩn bế tem

Bế tem mã vạch (Die-cut) là gì và vì sao đây là công đoạn bắt buộc?

Bế tem mã vạch là quy trình gia công sử dụng dao cắt công nghiệp để định hình bề mặt decal thành từng nhãn dán riêng lẻ trên phôi cuộn. Công đoạn này đóng vai trò tạo ra các rãnh kỹ thuật, giúp cảm biến máy in nhận diện, định vị vùng in và tránh lỗi kẹt giấy.

Bế tem mã vạch thực chất là làm gì?

Bế tem (Die-cutting) là kỹ thuật sử dụng khuôn dao bế để cắt đứt lớp mặt (mặt in) và lớp keo của decal thành các hình dáng chuẩn xác (chữ nhật, vuông, tròn). Phần viền rác thừa (matrix) sau đó được lột bỏ hoàn toàn, chỉ giữ lại các nhãn tem dính trên nền lớp đế (Liner) trơn bóng (thường là đế Glassine hoặc Kraft).

Khác với giấy A4 dạng tờ, các loại giấy in mã vạch chuyên dụng cho máy in nhiệt bắt buộc phải gia công thành dạng cuộn. Công đoạn bế đòi hỏi hệ thống dao cắt có độ chính xác tuyệt đối với dung sai tính bằng micromet để không cắt phạm hay làm xước lớp đế. Một cuộn decal bế chuẩn không chỉ giúp thao tác lột dán trơn tru trên dây chuyền, hạn chế đứt gãy mà còn đảm bảo chất lượng keo khi bảo quản giấy in mã vạch lưu kho trong thời gian dài.

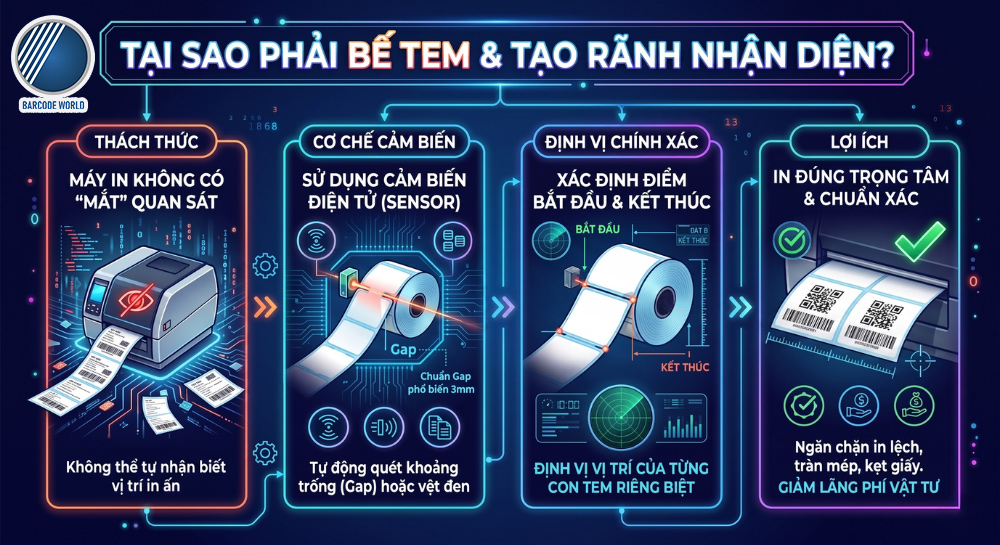

Tại sao phải bế tem và tạo rãnh nhận diện?

Bế tem và tạo rãnh nhận diện là yêu cầu kỹ thuật bắt buộc để thiết lập tọa độ in chuẩn xác cho hệ thống máy in mã vạch. Về nguyên lý, thiết bị định vị vùng in thông qua hệ thống cảm biến quang học (Optical Sensor). Cụm cảm biến này hoạt động dựa trên cơ chế phát tia sáng để đo lường sự chênh lệch độ cản sáng, từ đó tự động nhận diện các khoảng hở được bế sẵn (Gap, dung sai tiêu chuẩn 3mm) hoặc vệt đen mặt lưng (Black Mark).

Dữ liệu quang học thu được giúp bộ vi xử lý (Mainboard) xác định tuyệt đối điểm bắt đầu và kết thúc của từng nhãn (bước tem). Quá trình đồng bộ này đảm bảo dữ liệu in (mã vạch, văn bản) được căn chỉnh đúng trọng tâm bề mặt vật liệu; loại bỏ triệt để các rủi ro vận hành như in tràn lề, mất nét, lệch dòng hay thiết bị báo lỗi kẹt giấy (Paper Jam).

Tùy thuộc vào công nghệ cảm biến tích hợp (Transmissive/Reflective Sensor) và đặc tính chất liệu phôi, tem nhãn sẽ được gia công theo các quy chuẩn riêng biệt. Dưới đây là phân tích chi tiết giúp phân biệt 3 chuẩn bế tem thông dụng nhất hiện nay: Gap, Black Mark và Continuous.

Làm thế nào để phân biệt 3 chuẩn bế tem: Gap, Black Mark và Continuous?

Để phân biệt chính xác 3 chuẩn bế tem Gap, Black Mark và Continuous, người dùng cần dựa vào đặc điểm hình học vật lý trên bề mặt cuộn decal và loại cảm biến (Sensor) tương thích của máy in. Việc nhận diện đúng các yếu tố này giúp doanh nghiệp lựa chọn đúng vật tư, tránh xung đột phần cứng khi thiết bị tiến hành đo lường khổ giấy.

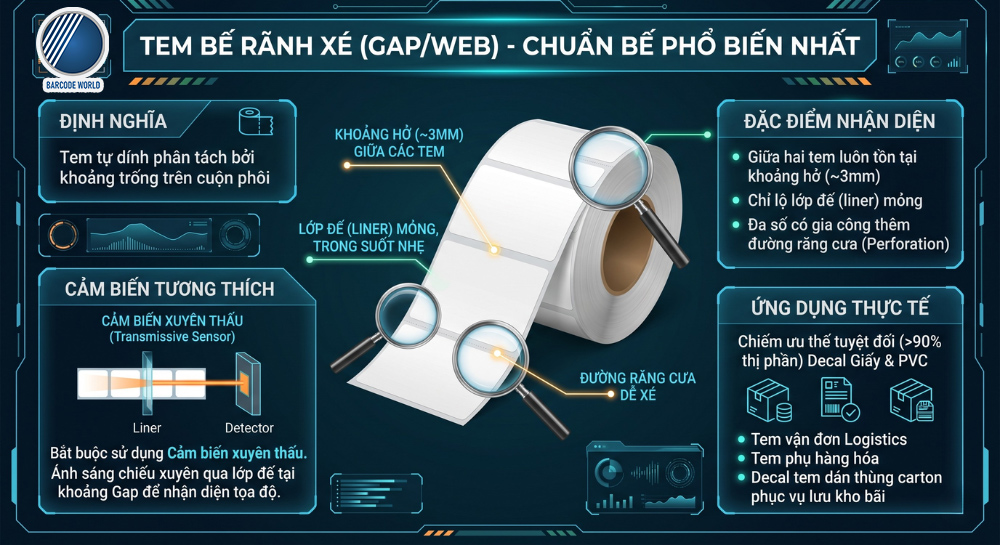

1. Tem bế rãnh xé (Gap / Web): Chuẩn bế phổ biến nhất hiện nay

Tem bế rãnh xé (Gap) là phôi nhãn tự dính sử dụng các khoảng trống kỹ thuật để phân tách tọa độ giữa các bước tem liền kề trên cùng một cuộn.

• Đặc điểm nhận diện vật lý: Giữa hai nhãn liền kề luôn tồn tại một khoảng hở tiêu chuẩn (Gap) rộng khoảng 3mm. Tại ranh giới này, lớp bề mặt (Facestock) và lớp keo bị bóc tách hoàn toàn, chỉ để lộ lớp đế (Liner) mỏng, có độ trong suốt nhẹ. Đa số phôi Gap được gia công thêm đường răng cưa (Perforation) ngang rãnh để hỗ trợ thao tác xé rời.
• Tương thích cảm biến (Sensor): Bắt buộc thiết lập cảm biến xuyên thấu (Transmissive Sensor / Gap Sensor) trên máy in. Bộ phát sẽ chiếu tia sáng xuyên qua lớp đế mỏng tại khoảng hở, giúp vi xử lý (Mainboard) nhận diện chính xác tọa độ bắt đầu của nhãn in mới.
• Ứng dụng thực tế: Phân khúc này chiếm hơn 90% thị phần vật tư mã vạch, áp dụng chủ yếu cho chất liệu decal giấy và decal nhựa PVC. Nhãn Gap là tiêu chuẩn mặc định để in tem phụ sản phẩm, tem vận đơn logistics, hoặc các loại decal tem dán thùng carton phục vụ quy trình quản lý lưu kho bãi.

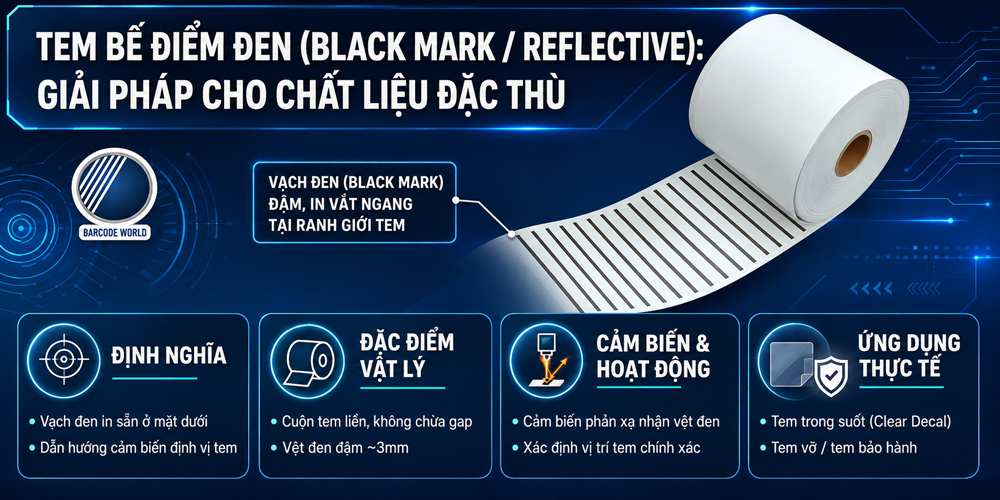

2. Tem bế điểm đen (Black Mark / Reflective): Dành cho chất liệu đặc thù

Tem bế điểm đen (Black Mark) là phương pháp gia công sử dụng các vệt mực in chuyên dụng làm điểm dẫn hướng, thay thế cho khoảng hở vật lý trên các loại phôi nhãn có độ cản sáng đặc thù.

• Đặc điểm nhận diện vật lý: Cuộn tem không sử dụng khoảng hở Gap. Bề mặt nhãn có thể được bế liền mạch hoặc bế khuôn phức tạp. Điểm nhận biết đặc trưng nằm ở mặt dưới của lớp đế (Liner), tại đây in các vệt màu đen đậm (dày khoảng 3mm) trải dài vắt ngang tại đúng ranh giới cắt giữa các bước tem.
• Tương thích cảm biến (Sensor): Bắt buộc thiết lập cảm biến phản xạ (Reflective Sensor / Black Mark Sensor). Khi tia sáng phát ra chiếu vào vệt đen, ánh sáng sẽ bị hấp thụ hoàn toàn (không phản xạ ngược lại), tạo ra xung tín hiệu ngắt quãng báo hiệu cho vi xử lý định vị giới hạn khổ tem.
• Ứng dụng thực tế: Đây là giải pháp kỹ thuật bắt buộc cho những chất liệu mà cảm biến quang học thông thường bị vô hiệu hóa (do ánh sáng xuyên qua toàn bộ hoặc bị nhiễu). Ứng dụng tiêu biểu nhất là tem trong suốt (Clear decal), màng PET mỏng, hoặc các loại tem vỡ (tem bảo hành) khó gia công bế rãnh xé.

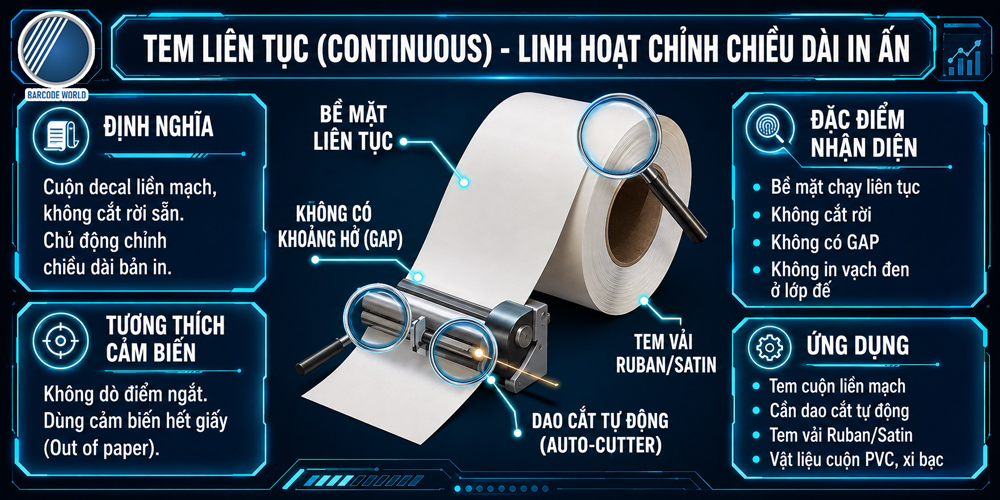

3. Tem liên tục (Continuous): Linh hoạt tùy chỉnh chiều dài in ấn

Tem liên tục (Continuous) là loại phôi nhãn dạng cuộn nguyên bản, hoàn toàn không trải qua công đoạn bế khuôn định hình trước, cho phép người dùng tùy biến chiều dài bản in thông qua phần mềm thiết kế.

• Đặc điểm nhận diện vật lý: Đúng như tên gọi, đây là một dải vật liệu chạy dài liền mạch. Bề mặt tem không tồn tại rãnh hở (Gap) và cũng không in vạch đen (Black Mark) dưới mặt đế.
• Tương thích cảm biến (Sensor): Hệ thống không cần thực hiện dò tọa độ điểm ngắt. Máy in chỉ kích hoạt cảm biến nhận diện tình trạng vật tư (Out of paper / Media sensor) để duy trì quá trình in xuyên suốt.
• Ứng dụng thực tế: Vì cuộn tem liền mạch, thiết bị in bắt buộc phải tích hợp thêm phụ kiện dao cắt tự động (Auto-Cutter) để lập trình cắt rời bản in. Đây là chuẩn phôi mặc định cho tem vải (Ruban/Satin) trong ngành may mặc. Ngoài ra, vật liệu này còn được ứng dụng rộng rãi trên các chất liệu công nghiệp cao cấp như decal nhựa PVC, decal xi bạc để in nhãn cáp điện, thẻ treo.

Việc thấu hiểu các đặc tính kỹ thuật trên chính là cơ sở cốt lõi giúp doanh nghiệp dễ dàng đối chiếu và đưa ra quyết định đầu tư vật tư tối ưu nhất cho hệ thống in ấn của mình.

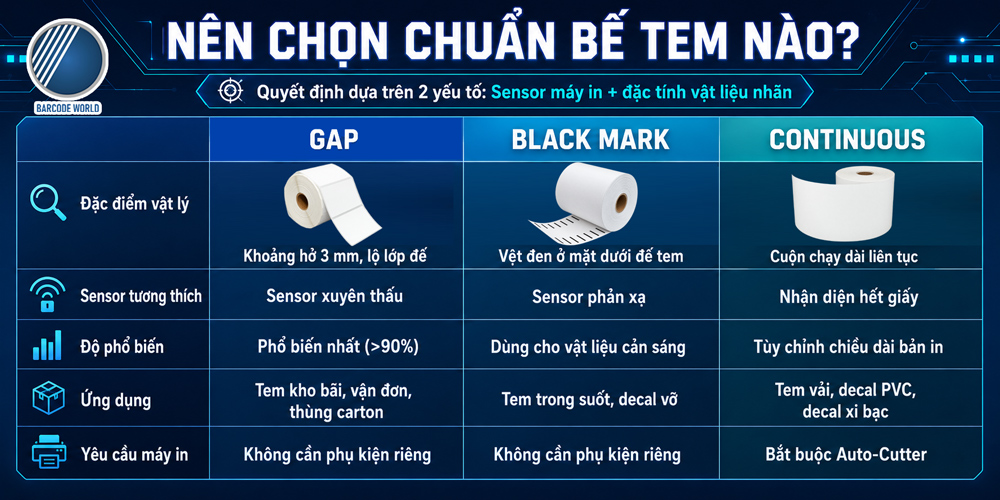

Tóm tắt sự khác biệt: Nên chọn chuẩn bế tem Gap, Black Mark hay Continuous?

Quyết định lựa chọn chuẩn bế phụ thuộc vào hai yếu tố kỹ thuật cốt lõi: công nghệ cảm biến (Sensor) được tích hợp trên thiết bị in và đặc tính cản sáng của vật liệu nhãn. Dưới đây là bảng đối chiếu các thông số quan trọng nhất giúp doanh nghiệp đưa ra quyết định đầu tư vật tư chính xác:

Việc chọn sai quy cách bế sẽ khiến máy in báo lỗi liên tục (như Paper out / Jam) và gây đình trệ quy trình đóng gói; do đó, giải pháp an toàn nhất để đảm bảo tính tương thích phần cứng là hợp tác cùng một đơn vị gia công phôi tem am hiểu kỹ thuật.

Đặt gia công bế tem mã vạch dạng cuộn ở đâu đảm bảo tương thích với máy in?

Để đảm bảo phôi tem dạng cuộn tương thích tuyệt đối với hệ thống thiết bị, Thế Giới Mã Vạch cung cấp dịch vụ gia công bế tem chuẩn kỹ thuật, giúp doanh nghiệp loại bỏ triệt để rủi ro xung đột cảm biến (Sensor) gây báo lỗi kẹt giấy và lãng phí vật tư.

Với năng lực cốt lõi là hệ thống máy bế công nghiệp hiện đại, chúng tôi đáp ứng độ chính xác cao nhất cho mọi quy cách vật tư:

• Gia công bế rãnh xé (Gap) tiêu chuẩn với dung sai khoảng hở đồng đều tuyệt đối.
• Gia công bế rãnh xé chữ V (tem xương cá) nhằm chống bóc chéo, bảo vệ niêm phong hàng hóa.
• Gia công in vạch đen (Black Mark) mặt đế với độ tương phản cực cao, tối ưu độ nhạy cho mắt đọc quang học.

Khách hàng hoàn toàn không cần bận tâm về các thông số kỹ thuật phức tạp. Bạn chỉ cần chụp ảnh hoặc cung cấp tên/model máy in mã vạch đang sử dụng. Đội ngũ chuyên gia kỹ thuật của Thế Giới Mã Vạch sẽ trực tiếp phân tích cấu hình Sensor và tư vấn chuẩn phôi tem tương thích hoàn hảo.

Vui lòng liên hệ qua Hotline 19003438 để kỹ thuật viên tiếp nhận thông số và báo giá gia công nhanh chóng nhất.

Dưới đây là tổng hợp các giải đáp kỹ thuật từ chuyên gia Thế Giới Mã Vạch về những sự cố phổ biến nhất khi cài đặt cảm biến và sử dụng decal bế cuộn, giúp bạn nhanh chóng khắc phục lỗi trong quá trình vận hành.
